| 品牌 : | 上海深荣 | 型号 : | DY30AX |
| 材质 : | 碳钢 | 形态 : | 角式 |
| 连接形式 : | 法兰 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 公称通径 : | DN200 |
| 零部件及配件 : | 执行器 | 外形 : | 中型 |
| 标准 : | 国标 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直动式 |
| 适用介质 : | 水 | 种类 : | 浮球式 |
| 主体材料 : | 碳钢 | 密封形式 : | 软密封型 |
| 用途 : | 截止 | 加工定制 : | 是 |
| 结构形式 : | 固定球球阀 | 作用对象 : | 水 |
| 原理 : | 真空过滤 | 样式 : | 立式 |
| 适用对象 : | 变压器油 | 滤料类型 : | 铜 |
| 过滤器类型 : | 管式 | 主体材质 : | 不锈钢 |
详细介绍

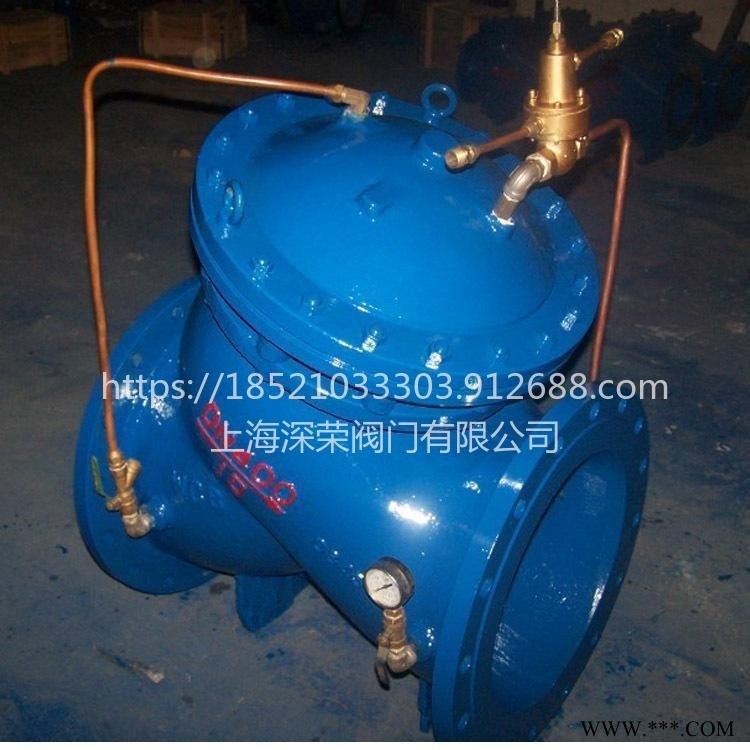

一、产品概述： DY30AX缓开缓闭多功能止回阀由阀体、阀盖、阀瓣、阀杆、弹簧、导阀等零件组成。上阀盖与下阀盖之间为隔膜 腔，隔膜腔内设隔膜，隔膜与中心轴连接，中心轴另一端连接阀门，阀门与阀座接触。水容器与上阀盖进水、出 水控制孔连通，水容器与上阀盖出水为节流连通，水容器与上阀盖进水为单向连通。该阀快速开启，反应迅速； 快速关闭，防止水锤产生。无水质要求，可用于污水、清水及原水系统。
二、主要参数
1、适用于清水、原水（含泥砂）、污水、海水、油品等系统。
2、工作压力（MPa）：PN1.0、1.6、2.5、4.0
3、使用温度：﹣10℃～130℃ 4、通径：DN200～DN1000mm 5、酸碱度：强酸、强碱浓溶液除外均可用（PH值在5-10之间）。 6、产品主要零部件采用不锈钢、球铁。密封圈全部采用进口橡胶原料，根据温度选用，不同材料；且阀门主 体内外腔经过环氧树脂喷涂处理。耐磨损、防腐蚀、不易锈蚀，不会造成污染物生成，无放射性，不会影响和危 害环境及破坏生态平衡。
三、零件名称 零件材料 阀体阀盖 WCB 阀座阀盘 铜合金 密封圈 O型圈 *腈橡胶 阀杆 2Cr13 弹簧 50CrVA 针型阀 铜合金 球阀 铜合金 浮球阀 铜合金 微型过滤器 不锈钢 四、过程： 1、缓开过程：设定多功能止回阀开启压力为P（P一般小于水泵正常运行的出口压力）,调整弹簧,使X弹力等于P. 当水泵刚开启,出口压力低于P时, 下塞头关闭,虽然上塞头开启后,但由于小止回阀的单向作用,主阀上腔水不能排 出,主阀不能开启.当水泵出口压力上升到等于大于P时,导阀膜片向上运动,带 动上,下塞头向上,塞头关闭,塞头开 启,主阀上腔水开始排出主阀缓慢打开。 2、运行过程：当主阀上腔水全部排空后,主阀完全开启.相运载于上腔与阀后相通的多功能止回阀,具有水损小,节 能的特点。 3、缓闭过程：水泵停止运行,主阀分两极关闭,先快速关闭90％,再缓慢关闭,从而清除了水锤.（注:1、控制导阀 亦可用电磁取代.2、接在主阀体出口的控制管路同样可接在其他水膜上,水源压力不低于1Kg/cm2）
