上海深荣 H76F46对夹双瓣旋启式衬氟止回阀 双瓣对夹式止回阀 可非标定制

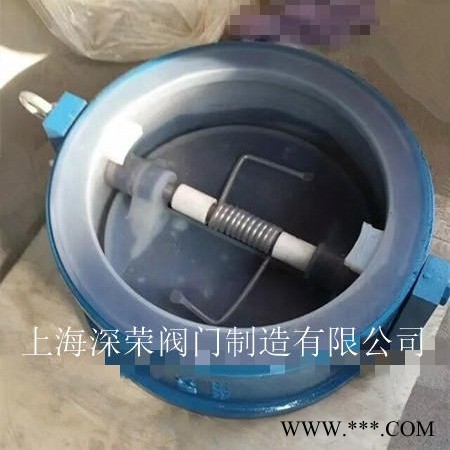

H76F46对夹双瓣式衬氟止回阀

产品简介：

对夹双瓣旋启式衬氟止回阀H76F46对夹双瓣式衬氟止回阀/对夹式衬氟止回阀/衬氟对夹止回阀/衬氟蝶形对夹止回阀/衬氟对夹 式止回阀/衬氟单向阀/全衬里双瓣对夹止回阀/配衬氟泵用止回阀是种依靠介质本身的流动而自动启闭阀瓣用来阻止介质逆向流动 的自动阀门。具有良好的特性，耐腐蚀性和抗颗粒介质性，密封性能可靠。适用于各种浓度的王水、硫酸、盐酸、qing氟酸和各 种有机酸、强酸、强氧化剂等。 衬氟对夹止回阀是种依靠介质本身的流动，而自动启、闭阀瓣用来阻止介质逆向流动的自动阀门。适用于各类具强腐蚀介质的工 业管路系统中做启闭装置。由于氟塑料在耐强腐蚀介质方面所具有的独特性能，内衬在各类铸铁、碳钢、不锈钢的阀体或管件内 壁及阀门内件的外表面。不但可以适不同工况下的强腐蚀介质，而且可代替价格昂贵的稀有金属，其耐腐蚀寿命比普通阀门约提 高10—20倍。

 主要零部件材料表：

序号 零件名称 碳钢 不锈钢 超低碳不锈钢 C P R PL RL 1 阀体 WCB CF8 CF8M CF3 CF3M 2 轴、阀瓣 1CRr13、35、WCB、CF8、CF3M 3 衬氟弹簧 50CrV/衬FEP(F46) 4 衬里层 PTFE(F4)/FEP(F46) 主要外形尺寸及重量表： 公称压力 PN MPa 公称通径 DN mm 尺寸(mm) 配管法兰(供参考) L D D3 D2 螺栓孔中心 圆直径D1 螺栓数量 螺栓直径d 螺栓长度L1 PN1.6MPa 100 73 162 108 102 180 8 M16 165 125 86 192 132 127 210 8 M16 180 150 98 218 160 152 240 8 M20 205 200 127 273 210 203 295 12 M20 235 250 146 329 266 254 355 12 M24 265 300 181 384 310 305 410 12 M24 305 350 184 444 355 350 470 16 M24 310 400 191 496 405 400 525 16 M27 330 450 203 556 455 450 585 20 M27 345 500 219 618 505 500 650 20 M30 370 600 222 732 605 600 770 20 M33 380 700 305 802 700 695 840 24 M33 470 800 305 912 800 796 950 24 M36 475 900 368 1012 903 898 1050 28 M36 545 1000 432 1126 1005 1000 1170 28 M39 620 1200 524 1340 1205 1200 1390 32 M45 735 适用介质表： 衬里材料 使用温度T(℃) 适用介质 衬里厚度(mm) PTFE(F4) ≤180 除溶融碱金属元素氟以外的各种 浓度的酸、碱、盐/王水、有机 碱等强腐蚀性介质。 根据公称通径和公称压力不同般 厚度为2.5～5毫米，特殊情况订 货时另加说明。 FEP(F46) ≤150

上海深荣阀门主要生产销售【对夹双瓣旋启式衬氟止回阀H76F46对夹双瓣式衬氟止回阀/对夹式衬氟止回阀/衬氟对夹止回阀/衬 氟蝶形对夹止回阀/衬氟对夹式止回阀/衬氟单向阀/全衬里双瓣对夹止回阀/配衬氟泵用止回阀】，备有大量库存现货以出厂价直 销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文 字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径  H76F46对夹双瓣旋启式衬氟止回阀  是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供   H76F46对夹双瓣旋启式衬氟止回阀 法兰，伸缩节及 H76F46对夹双瓣旋启式衬氟止回阀 连接螺栓，并根据用户需要提供  H76F46对夹双瓣旋启式衬氟止回阀 易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
