| 品牌 : | 上海深荣 | 型号 : | Q44X |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | 浮球式 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 形态 : | 角式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直动式 |
| 零部件及配件 : | 执行器 | 密封形式 : | 软密封型 |
| 用途 : | 截止 | 主体材料 : | 铸铁 |
| 外形 : | 中型 | 作用对象 : | 水 |
| 口径 : | DN200 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |

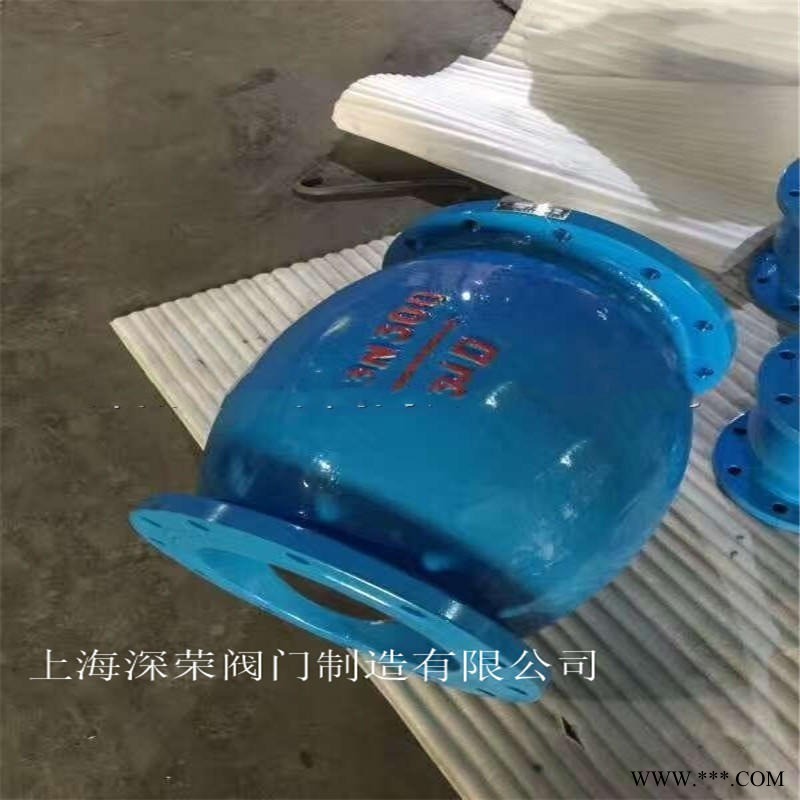

球形止回阀概述：
微阻球形止回阀，采用橡胶包外皮球为阀瓣，在介质的作用下，可在阀体内的滑到上滚动，从而微阻打开或关闭阀门。流量大流阻损失小，密封性能好，消声关闭好，可减少水击波。水平或垂进安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口，微阻止回阀防止介质倒流。
止回阀参数：
零件名称 材 质
阀体、阀盖 球铁、铸钢
球架、档板 球铁、铸钢
球 体 碳钢包橡胶
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰准：GB/T 17241.6 GB/T 9113
试验准: GB/T 13927 AP1598
HQ44X无磨损主要外形尺寸
公称通径 50 65 80 100 125 150 200 250 300
L（mm） 250 280 310 350 400 450 550 650 750
H（mm） 180 210 225 245 280 320 380 450 510
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 Q44X球形止回阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供 Q44X球形止回阀法兰，伸缩节及 Q44X球形止回阀连接螺栓，并根据用户需要提供 Q44X球形止回阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
