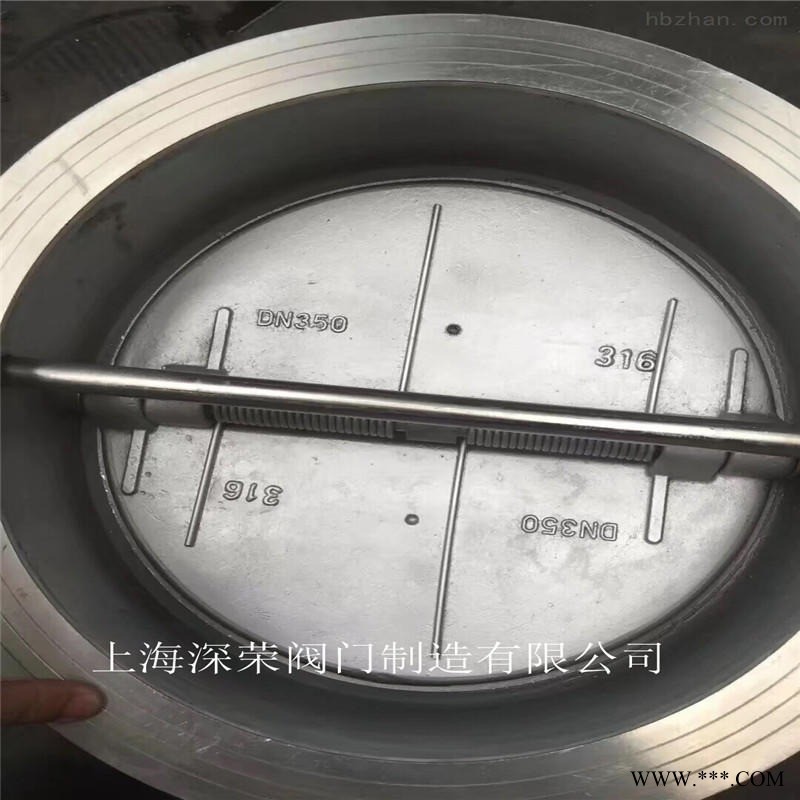

上海深荣 不锈钢蝶式止回阀 h77x蝶式止回阀 可定制各种材质

不

锈钢蝶式止回阀介绍：

对夹式止回阀，主要是单瓣旋启式结构，当流体按箭头指示方向流动时，阀瓣旋启式打开，流体通过，当流体流入端压力小于流出端压力时，或流入端压力为0时，旋启式阀瓣在弹簧的作用力回位，阀门关闭，从而流体介质不能返回倒流，达到止回的作用。

对夹式蝶形止回阀特性对比:结构形式H76型对夹式双瓣旋启式止回阀H44型法兰单瓣旋启式止回阀水锤压力水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快很大，阀瓣行程长，需要较长的关闭时间H76型的水锤压力只有H44型的1/2～1/5尺寸重量结构长度很短、体积小、重量轻。为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价结构长度很长，体积笨大，重量很重H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10流体阻力小，流体阻力系数ξ为2.6～0.7。随着阀门口径的增大，流体阻力系数减小。小，流体阻力系数ξ为1.3～3，但低压工况下，阀瓣不能完全开启，流体阻力大。流体阻力随着阀门口径的增大而增大。安装可水平安装或垂直安装，重量轻，不必为阀门设置支座。可水平安装或垂直安装，大口径阀门重量重，需设置支座开启压力很小，阀瓣在很小的压差下就能完全打开较大，阀瓣在较大的压差下才能完全打开可靠性阀门为整体结构，简单紧凑。阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。阀门关闭时的巨大冲击力及水锤压力容易损坏阀门

不锈钢蝶式止回阀结构特点：

1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；

2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；

3、阀瓣关闭快速，水锤压力小；

4、水平管道或垂直管道均可使用，安装方便；

5、流道通畅、流体阻力小；

6、动作灵敏、密封性能好；

7、阀瓣行程短、关阀冲击力小；

8、整体结构、简单紧凑、造型美观；

9、使用寿命长、可靠性高。

不锈钢对夹式止回阀主要优点：

1结构简单，轻巧，关闭迅速，水锤压力小

2安装拆装方便，快速，流体阻力小，动作灵敏，密封性能好

3使用时间长，造型美观，可靠性高

4耐压高，耐腐蚀性能，性价比高

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径不锈钢蝶式止回阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供不锈钢蝶式止回阀法兰，伸缩节及不锈钢蝶式止回阀连接螺栓，并根据用户需要提供不锈钢蝶式止回阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
