| 品牌 : | 泰瓯阀门 | 型号 : | HC44J |
| 材质 : | 不锈钢 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | SFCV橡胶瓣式 |
| 结构形式 : | 升降式 | 公称通径 : | DN50-500 |
| 适用介质 : | 水 蒸汽 油品 | 形态 : | 隔膜式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 自动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

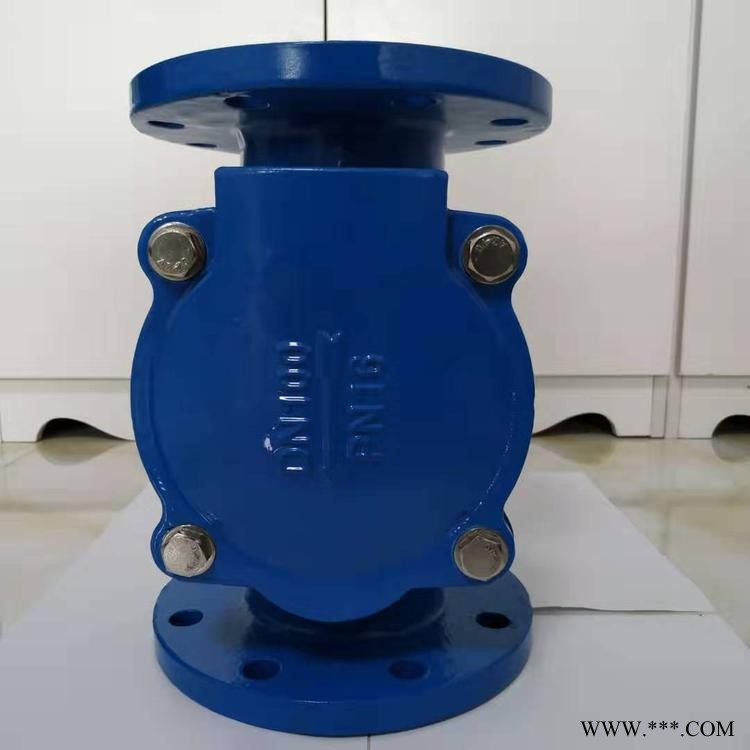

产品名称 | SFCV,HC44X全衬胶橡胶瓣止回阀 |
产品型号 | SFCV、HC44X |
公称通径 | DN50-DN600mm |
压力范围 | 1.0-1.6MPa |
阀体材质 | 铸铁、灰铸铁、铸钢 |
产品概述：
全衬胶橡胶瓣止回阀由阀体、阀盖、阀瓣组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。橡胶瓣止回阀采用内装摇臂旋启式结构，阀瓣绕转轴作旋转运动，阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
现货供应 全衬胶橡胶瓣止回阀 HC44J橡胶瓣衬胶止回阀 型号齐全
结构特点：
1、具有水头损失小，不易堆积杂物，维修简便等特性。
2、该阀采用全流面积式设计，具有水头损失小，不易堆积杂务，维修简便等特性。
3、该阀主要适用于给排水系统，可安装于出水口处，以防止倒流及水锤对泵损害。
4、橡胶瓣由钢板、钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命较长。
现货供应 全衬胶橡胶瓣止回阀 HC44J橡胶瓣衬胶止回阀 型号齐全
主要技术参数：
公称压力：1.0～1.6MPa
公称通经：50～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
公称压力(Mpa) | 1.0 | 1.6 |
壳体试验压力(Mpa) | 1.5 | 2.4 |
密封试验压力(Mpa) | 1.1 | 1.76 |
适用温度℃ | <80 | |
适用介质 | 清水、油品 | |
现货供应 全衬胶橡胶瓣止回阀 HC44J橡胶瓣衬胶止回阀 型号齐全
主要零件材料：
阀体、阀盖 | 铸铁、灰铸铁、碳刚(铸钢、WCB) |
阀瓣 | 橡胶组合件 |
弹簧 | 不锈刚 |
主要外形尺寸及结构图：
型号 | DN | L | D | D1 | n-d |
HC44X-10 16 | 50 | 203 | 165 | 125 | 4 |
65 | 216 | 185 | 145 | 4 | |
80 | 241 | 200 | 160 | 8 | |
100 | 292 | 220 | 180 | 8 | |
150 | 356 | 285 | 240 | 8 | |
200 | 495 | 240 | 295 | 8 | |
250 | 622 | 395 | 350 | 12 | |
300 | 698 | 445 | 400 | 12 | |
350 | 787 | 505 | 460 | 16 | |
400 | 914 | 565 | 515 | 16 | |
450 | 978 | 615 | 565 | 20 | |
500 | 978 | 670 | 620 | 20 | |
600 | 1295 | 780 | 725 | 20 |
