| 品牌 : | 泰瓯阀门 | 型号 : | H61Y |
| 材质 : | A105 不锈钢 | 连接形式 : | 焊接 |
| 加工定制 : | 是 | 种类 : | SFCV橡胶瓣式 |
| 结构形式 : | 升降式 | 公称通径 : | DN15-50mm |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
产品概述：

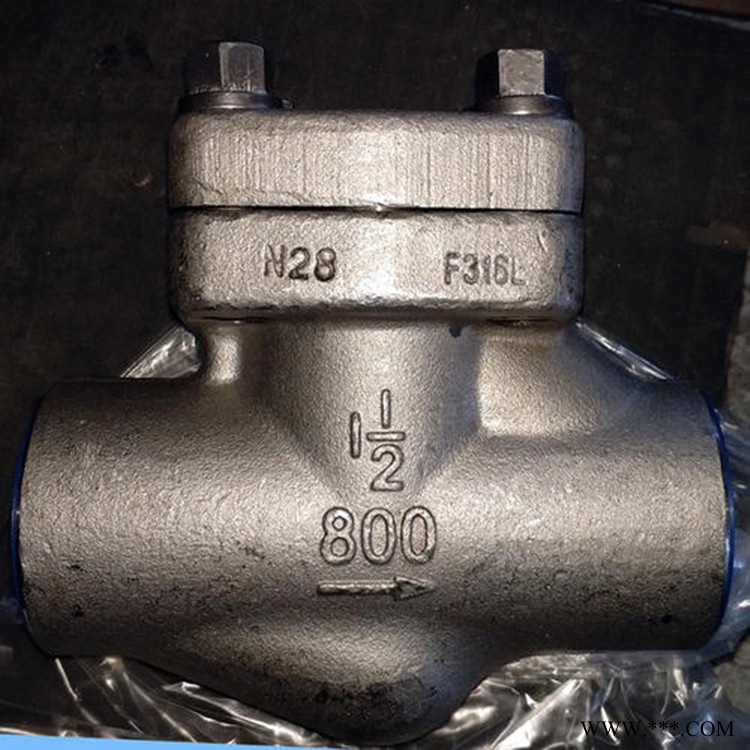

H11Y、H61Y内螺纹与承插焊止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从阀前侧流向出口侧。当阀前侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
安装注意事项：
（1）在管线中不要使止回阀承受重量，大型的止回阀应单独支撑，使之不受管系产生的压力的影响。
（2）安装时注意介质流动的方向应与阀体所票箭头方向一致。
（3）升降式垂直瓣止回阀应安装在垂直管道上。
（4）升降式水平瓣止回阀应安装在水平管道上。
性能参数
型号 | H61H | H61Y | |
适用温度（℃） | ≤425 | ||
适用介质 | 水、蒸汽、油品 | ||
材料 | 阀体、阀盖 | 碳素钢 | |
阀瓣 | 铬不锈钢 | ||
密封面 | 铬不锈钢或碳钢对焊铁基合金 | ||
垫片 | 柔性石墨 | ||
主要外形和连接尺寸
| 公称通径DN | 尺寸 (mm) | 重量 (kg) | |||||
| mm | in | L | l | D | D1 | H | |
| 15 | 1/2 | 80 | 10 | 34 | 21.8 | 47.5 | 1.25 |
| 20 | 3/4 | 90 | 13 | 40 | 27.1 | 52.5 | 1.6 |
| 25 | 1 | 100 | 13 | 50 | 33.8 | 62.5 | 2.4 |
| 32 | 1 1/4 | 120 | 13 | 58 | 42.6 | 78 | 3.75 |
| 40 | 1 1/4 | 140 | 13 | 66 | 48.7 | 92 | 5.5 |
| 50 | 2 | ||||||
