| 品牌 : | 锐茨 | 型号 : | H44H |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | DN15-DN350mm |
| 适用介质 : | 水 | 形态 : | 旋转式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
产品概述：

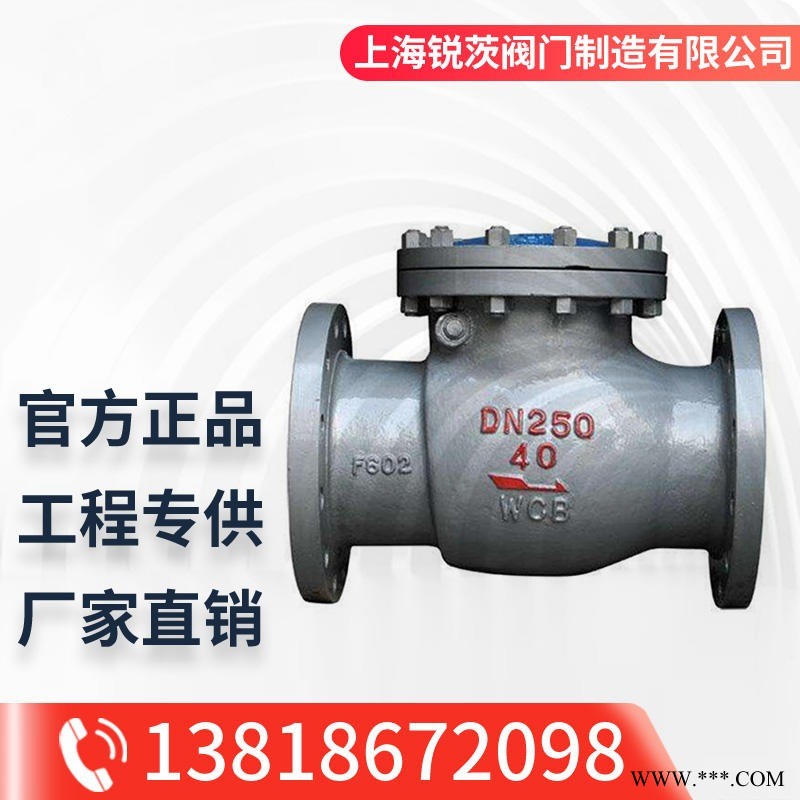

H44H铸钢旋启式止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的管路上，用于防止介质倒流。通过选用不同的材质(WCB,CF8(M),CF3(M),1Gr5Mo,15CrMo1V，可适用于水、蒸汽、油品、强氧化性介质及尿素等多种介质。主要用于石油、化工、化肥、电力等管路上。旋启式止回阀采用内装摇臂旋启式结构，阀门的启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，减少阀门外泄的可能。 旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
结构特点：
1、选材符合标准。
2、密封副配对合理，阀瓣、阀座密封面采用合金钢或铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命较长。
3、产品标准GB/T12235设计制造。
4、可采用配管法兰标准及法兰密封型式，满足工程需要及用户要求。
5、阀体材料，垫片可根据实际工况或用户要求合理选配，能适用于压力、温度及介质工况。
H44H-16接尺寸表：
型号 | 公称压力 | 公称通径 | 尺寸(mm) | 重量 | |||||||
L | D | D1 | D2 | b | Z-d | D3 | H | ||||
H44H-16C | 1.6 | 40 | 200 | 145 | 110 | 88 | 20 | 4-18 | 145 | 103 | 15.2 |
50 | 230 | 160 | 125 | 102 | 20 | 4-18 | 185 | 160 | 21.3 | ||
65 | 290 | 180 | 145 | 122 | 22 | 8-18 | 215 | 175 | 28.1 | ||
80 | 310 | 195 | 160 | 133 | 22 | 8-18 | 235 | 185 | 37.6 | ||
100 | 350 | 230 | 180 | 158 | 24 | 8-23 | 270 | 220 | 56.7 | ||
125 | 400 | 270 | 210 | 184 | 28 | 8-25 | 340 | 248 | 91 | ||
150 | 480 | 300 | 240 | 212 | 30 | 8-25 | 375 | 270 | 129 | ||
200 | 550 | 360 | 295 | 268 | 34 | 12-25 | 435 | 350 | 210 | ||
250 | 650 | 425 | 355 | 320 | 36 | 12-30 | 515 | 415 | 290 | ||
300 | 750 | 485 | 410 | 370 | 40 | 16-30 | 320 | ||||
350 | 850 | 550 | 470 | 430 | 44 | 16-34 | 420 | ||||
