| 品牌 : | 河北耀晟 | 型号 : | H41T-16 |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 加工定制 : | 否 | 结构形式 : | 旋启式 |
| 公称通径 : | DN50-300 |

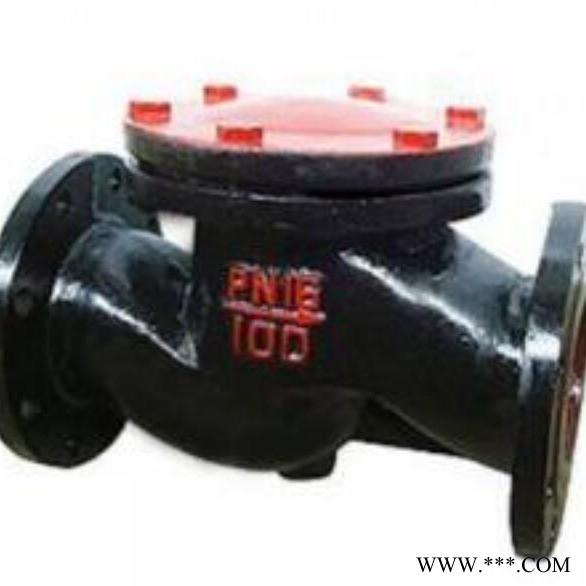

铸铁止回阀/H41T-16型止回阀
升降式止回阀H41T用途：
升降式止回阀适用于工作温度≤120℃的水、蒸气介质的管路上，作防止介质逆流的 单向启闭用。
产品名称：升降式止回阀
产品型号：H41T-16C H41T-25C
产品规格：DN15-DN200
产品材质：铸铁。
适用介质：水、油、蒸汽等。
产品描述：
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
铸铁止回阀应用于工作温度≤200℃的水、蒸汽介质的管路上，作防止介质逆流的单向启闭用。
■铸铁止回阀性能规范
型号 | 公称 | 试验压力 | 工作 | 通用 | |
强度(水) | 密封(水) | ||||
H41/4T-10 | 1.0 | 1.5 | 1.8 | ≤200 | 蒸汽、水 |
H41/4T-16 | 1.6 | 2.4 | 1.8 | ||
■铸铁止回阀主要零件材料：
零件名称 | 材料 |
阀体 | 灰铸铁 |
阀盖 | 灰铸铁 |
阀瓣 | 铸铁铁加黄铜 |
H41T升降式止回阀主要零件材料
零件名称 | 材料 | ||
H41T | H41T | H41T | |
阀体、阀盖 | 灰铸铁 | 灰铸铁 | 灰铸铁 |
阀瓣 | 灰铸铁+黄铜 | 灰铸铁 | 灰铸铁+不铸钢 |
密封圈 | 灰铸铁+黄铜 Grey iron+bronze | 灰铸铁 | 钢+不铸钢 |
H41T升降式止回阀性能规范
型号 Type | 公称压力 MPa | 试验压力 | 工作温度 ℃ | 适用介质 | |
强度水 | 密封水 | ||||
H41T-16 | 1．6 | 2．4 | 1．8 | ≤120 | 蒸气、水 |
H41W-1 6 | ≤100 | 油品、煤气 | |||
H41H-16 | ≤120 | 水、油品 | |||
升降式止回阀H41T外型尺寸和连接尺寸
型号 Type | 公称通径 DNmm | 尺 寸mm | ||||||
L | D | D1 | D2 | b-f | Z-?d | H | ||
H41T/W/H-16
H41T/W/H-16 中部法兰 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 60 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 60 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 65 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 84 | |
40 | 200 | 145 | 11 0 | 85 | 18-2 | 4-18 | 96 | |
50 | 230 | 160 | 1 25 | 100 | 20-2 | 4-18 | 115 | |
65 | 290 | 180 | 145 | 1 20 | 20-2 | 4-18 | 145 | |
80 | 310 | 195 | 160 | 135 | 22．2 | 8-18 | 156 | |
100 | 350 | 215 | 1 80 | 155 | 24-2 | 8-18 | 170 | |
125 | 400 | 245 | 210 | 185 | 26-2 | 8-18 | 201 | |
150 | 480 | 280 | 240 | 210 | 28-2 | 8-23 | 238 | |
200 | 600 | 335 | 295 | 265 | 30-2 | 12-23 | 245 | |
250 | 650 | 405 | 355 | 320 | 32-2 | 12-25 | 270 | |
H41T如需尺寸规格请联系我们，为您提供详细参数，本厂按指定标准生产。
