| 品牌 : | 锐茨 | 型号 : | HH49X |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | DN40-DN1200mm |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
产品概述：

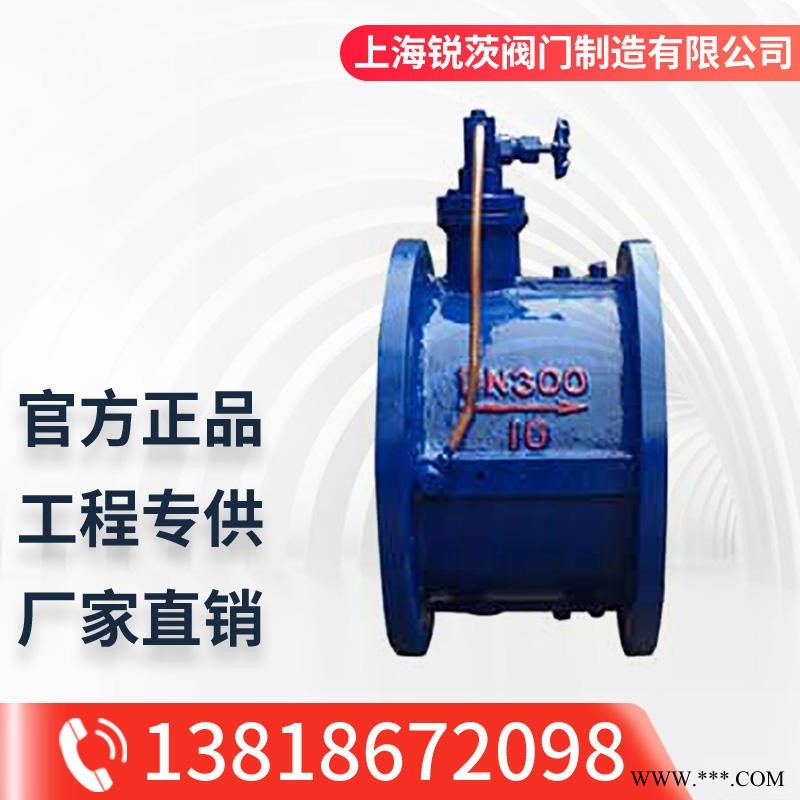

HH49X压缩空气止回阀由阀体、阀盖、阀瓣、阀轴及调节阀等组成，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并能减少阀门关闭的水锤压力，可保障管网安全运行。具有阀瓣轻、开度大、节电效果较明显，流体阻力小，水锤消除密封性能稳定可靠、耐磨损、使用寿命较长、运行较平稳、无明显震动、无明显噪音等特点。
技术参数
零件名称 | 阀瓣 | 阀体 | 阀座 | 阀杆、油缸、活塞、弹簧 |
材料 | 碳钢 | 铸铁、铸钢 | 丁腈橡胶 | 不锈钢 |
连接尺寸
公称压力 | 公称通径 | 尺寸(mm) | ||
L | H | H1 | ||
1.0 | 40 | 140 | 200 | 88 |
50 | 150 | 215 | 98 | |
65 | 170 | 225 | 108 | |
80 | 180 | 235 | 118 | |
100 | 190 | 280 | 130 | |
125 | 200 | 290 | 148 | |
150 | 210 | 310 | 172 | |
200 | 230 | 350 | 210 | |
250 | 250 | 415 | 240 | |
300 | 270 | 450 | 264 | |
350 | 290 | 480 | 297 | |
400 | 310 | 550 | 324 | |
450 | 330 | 585 | 351 | |
500 | 350 | 640 | 379 | |
600 | 390 | 720 | 434 | |
700 | 430 | 780 | 491 | |
800 | 470 | 840 | 549 | |
900 | 510 | 990 | 600 | |
1000 | 550 | 1050 | 655 | |
1200 | 630 | 1210 | 770 | |
