| 品牌 : | 锐茨 | 型号 : | H42H |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 升降式 | 公称通径 : | DN15-DN200 |
| 适用介质 : | 水 | 形态 : | 止回阀 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
产品概述：

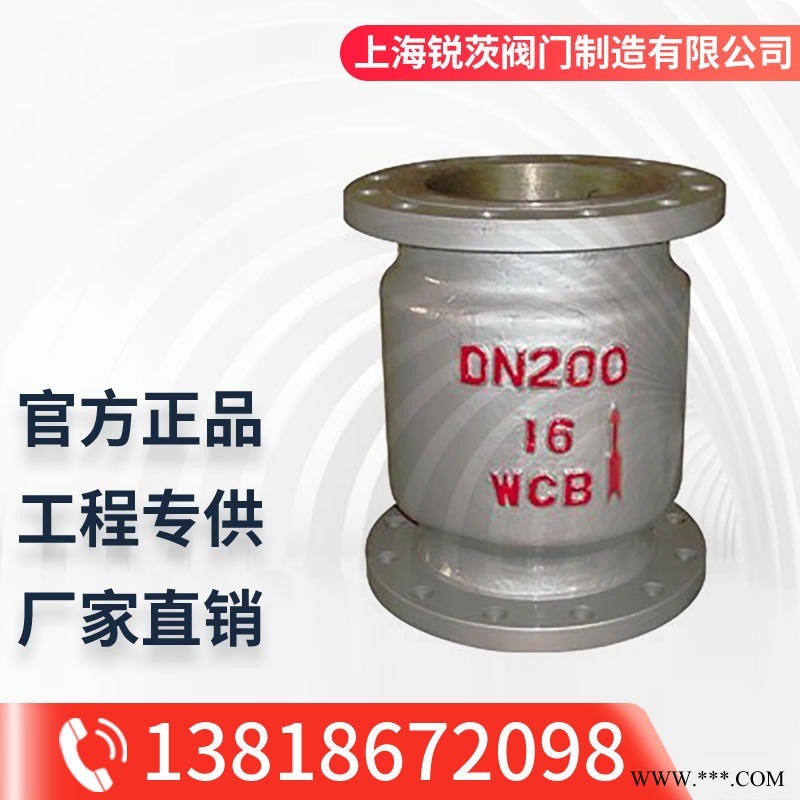

H42H铸钢立式止回阀能防止介质倒流，起到介质止回作用。H42H立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的压力作用下，顶开立式止回阀中的阀瓣，使阀门自动开启。当进口端介质压力低于出口端时，弹簧将阀瓣推向阀座而使阀门关闭（注：卧式安装下需加弹簧，立式管道安装无需加弹簧。阀瓣在自身重量和逆流介质的压力下，会自动关闭）。
性能和使用范围：
型号 | 公称 | 试验压力 | 工作温度(℃) | |||
压力 | 强度 | 密封 | 低压密封 | |||
(水)Mpa | (水)空气(Mpa) | (空气)Mpa | ||||
H42H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | |
H42H-25C | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 | |
H42H-40C | 4 | 6 | 4.4 | 0.6 | ≤425 | |
型号+（材质） | 公称压力 PN（MPa） | 试验压力P3(MPa) | 适用温度（℃） | 适用介质 | ||
壳体 | 密封 | |||||
H42H-16C（碳钢） | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 | |
H42H-16P（304） | ≤200 | 弱腐蚀介质 | ||||
H42H-25P（304） | 2.5 | 3.75 | 2.75 | |||
H42H-25R（316） | 腐蚀性介质 | |||||
H42H-40P（304） | 4 | 6 | 4.4 | 弱腐蚀性介质 | ||
H42H-40R（316） | 腐蚀性介质 | |||||
H42Y-40I（铬钼钢） | ≤550 | 水、油品 | ||||
H42H-16C安装尺寸及重量：
GB 1.6MPa | ||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 80 | 90 | 105 | 110 | 120 | 140 | 160 | 185 | 210 | 275 | 300 | 380 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 200 | 215 | 245 | 280 | 335 |
Wt | - | - | - | - | - | 7.5 | 9.5 | 11 | 19.5 | 36.5 | 48 | 65 |
