上海深荣不锈钢止回阀对夹式止回阀可定制各种材质|目前最新的【供应专区】

品牌 :	上海深荣	型号 :	不锈钢止回阀
材质 :	碳钢	连接形式 :	法兰
加工定制 :	是	种类 :	浮球式
结构形式 :	固定球球阀	公称通径 :	DN200
适用介质 :	水	形态 :	角式
压力环境 :	常压	标准 :	国标
流动方向 :	单向	驱动方式 :	手动
工作温度 :	常温	类型(通道位置) :	直动式
零部件及配件 :	执行器	密封形式 :	软密封型
用途 :	截止	主体材料 :	铸铁
外形 :	中型	作用对象 :	水
口径 :	DN200	原理 :	真空过滤
样式 :	针式	适用对象 :	空气
滤料类型 :	活性炭	过滤器类型 :	袋式
主体材质 :	不锈钢	类型 :	油罐阻火器

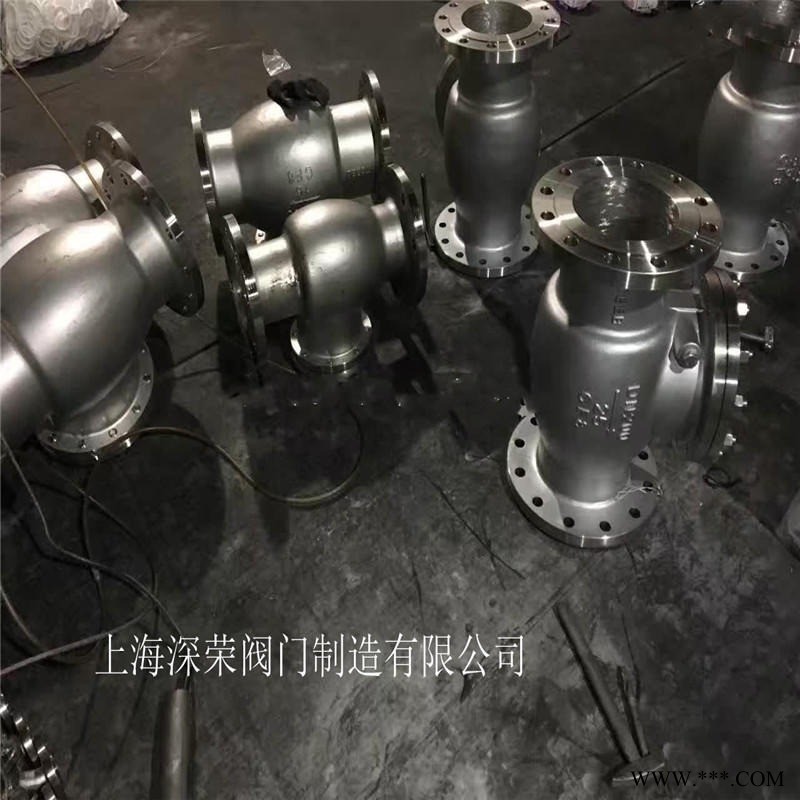

不锈钢止回阀概述:

止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

不锈钢止回阀结构特点：
      1、产品外形美观、结构合理、密封可靠、性能良好。
      2、可根据用户要求定制软密封或硬质密封。密封面采用Co硬质合金，具有耐磨、耐腐蚀、耐磨擦、使用寿命长等特点。
      3、启动压力小，阀盖在很小压力下就能打开。

安装应注意以下事顶： 　　

1、在管线中不要使止回阀承受重量，大型止回阀应独立支撑，使之不受管道系统产生的压力影响。 　　

2、安装时注意介质流动的方向应与阀体所标箭头方向*。 　　

3、升降式垂直瓣止回阀应安装在垂直管道上。 　　

4、升降式水平瓣止回阀应安装在水平管道上。

执行标准

类型	设计与制造	结构长度	法兰尺寸	压力～温度	试验～检验
旋启式止回阀	ANSI B16.34	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598
升降式止回阀	BS 1868	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598

止回阀性能规范

公称压力（Lb）		150	300	600
强度试验	MPa	3.1	7.8	15.3
强度试验	Lbf/in²	450	1125	2225
水密封试验	MPa	2.2	5.6	11.2
水密封试验	Lbf/in²	315	815	1630
气密封试验	MPa	0.5～0.7
气密封试验	Lbf/in²	60～100

止回阀零件材质性能

体、盖、瓣、摇杆、导向套	销轴	垫片	密封面	工作温度（℃）	适用介质
WCB	2Cr13	增强柔性石墨 1Cr13/柔性石墨不锈钢/ 耐酸 PTFE 齿型垫片	13Cr STL 本体材料 PTFE 尼龙	≤425	水、蒸汽、油品、类、、强氧化介质、尿素
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤550
CF8	304			≤600
CF3	316
CF8M	304L
CF3M	316L

止回阀外形连接尺寸

NPS	DN	Class 150Lb							WT（Kg）
in	mm	L	D	D1	D2	b	Z-Φd	H	WT（Kg）
2"	50	203	157	120.7	92	19.50	4-Φ19	161	17
2¹/2"	65	216	178	139.7	105	22.5	4-Φ19	180	23
3"	80	241	190.5	152.4	127	24	4-Φ19	190	33
4"	100	292	229	190.50	157.2	24	8-Φ19	220	44
6"	150	356	279	241.5	216	25.5	8-Φ22.5	257	78
8"	200	495	343	298.5	270	29	8-Φ22.5	292	137
10"	250	622	406	362	324	30.5	12-Φ25	350	207
12"	300	698	483	432	381	32	12-Φ25	398	279
14"	350	787	533	476.8	413	35	12-Φ29	445	387
16"	400	864	597	539.8	470	37	16-Φ29	490	446
18"	450	978	635	577.8	533	40	16-Φ32	520	621
20"	500	978	698	635	584	43	20-Φ32	546	770
24"	600	1295	813	749.3	692	48	20-Φ35	880	970
Class 300Lb
2"	50	267	165	127	92	22.5	8-Φ19	179.5	20
2¹/2"	65	292	190	150	105	25	8-Φ22	190	24
3"	80	318	210	168	127	29.0	8-Φ22.5	212.4	40
4"	100	356	254	200	157	32.0	8-Φ22.5	246	51
6"	150	445	317.5	269.7	216	37.0	12-Φ22.5	292	90
8"	200	533	381	330	270	41.5	12-Φ25.5	328	175
10"	250	622	444.5	387	324	48.0	16-Φ28.5	378.6	210
12"	300	711	521	451	381	51.0	16-Φ32	420	286
14"	350	838	584	514	54	54	20-Φ32	470	400
16"	400	864	648	572	57	57	20-Φ35	530	550
18"	450	978	711	629	60	60	24-Φ35	584	700
20"	500	1016	775	686	64	64	24-Φ35	610	860
24"	600	1346	914	813	70	70	24-Φ41	860	1931
Class 600Lb
2"	50	292	165	127	92	25	8-Φ19	203	34
2¹/2"	65	330	190	150	105	29	8-Φ22	229	45
3"	80	356	210	168	127	32	8-Φ22	235	63
4"	100	432	273	216	157	38	8-Φ25	286	114
6"	150	559	356	292	216	48	8-Φ29	330	207
8"	200	660	419	349	270	56	12-Φ29	381	387
10"	250	787	508	432	324	64	12-Φ32	457	580
12"	300	838	559	489	381	67	16-Φ35	584	778
14"	350	889	603	527	413	70	20-Φ38	635	9869
16"	400	991	686	603	470	76	20-Φ41	684	1380

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径不锈钢止回阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供不锈钢止回阀法兰，伸缩节及不锈钢止回阀连接螺栓，并根据用户需要提供不锈钢止回阀易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
