| 品牌 : | 上海深荣 | 型号 : | H44Y |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | 浮球式 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 形态 : | 角式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直动式 |
| 零部件及配件 : | 执行器 | 密封形式 : | 软密封型 |
| 用途 : | 截止 | 主体材料 : | 铸铁 |
| 外形 : | 中型 | 作用对象 : | 水 |
| 口径 : | DN200 | 原理 : | 真空过滤 |
| 样式 : | 针式 | 适用对象 : | 空气 |
| 滤料类型 : | 活性炭 | 过滤器类型 : | 袋式 |
| 主体材质 : | 不锈钢 | 类型 : | 油罐阻火器 |

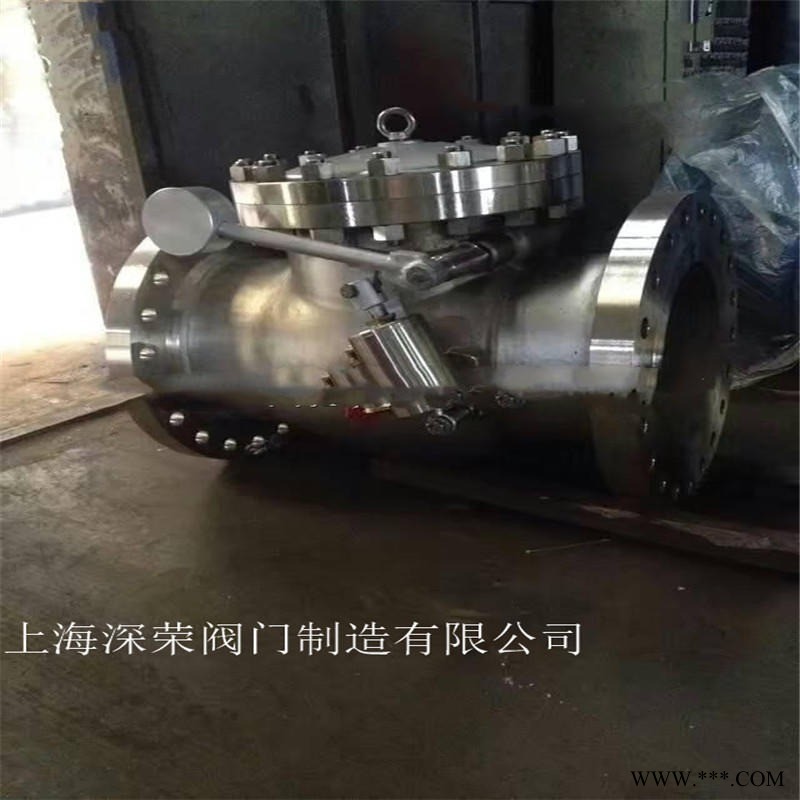

不锈钢高压止回阀概述：
止回阀(cheek valve)：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
不锈钢高压止回阀参数:
阀门型号：H44Y
连接形式：法兰
产品材质：铸钢、不锈钢等
公称通径： DN15-600
适应介质：水、蒸汽、油品、强氧化性介质及尿素等多种介质。
压力环境： 150LB-600LB
工作温度：－196~540℃
阀门标准：日标、美标
主要零件材质及参数 Main Parts materials and Parameters
零件名称ltem | CF8系列 | CF3系列 | CF8M系列 | CF3M系列 | 321系列 |
阀体/阀盖Body/Capt | CF8(304) | CF3(304L) | CF8M(316) | CF3M(316L) | OCr18Ni10Ti |
摇杆 Hinge | 304 | 304L | 316 | 316L | 321 |
阀瓣Disc | A193-B8 | A193-B8 | A193-B8M | A193-B8M | A193-B8M |
垫片Gasket | A194-8M | A194-8M | A194-8M | A194-8M | A194-8M |
螺柱Stud | 聚四氟乙烯 PTFE/对位聚苯 PPL | ||||
螺母 Nut | 聚四氟乙烯 PTFE/对位聚苯 PPL | ||||
150Lb、10k主要连接尺寸及重量 Main connection dimensions and weights
尺寸（mm）
| inch | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
L | mm | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 699 | 787 | 864 | 978 | 978 | 1295 |
H | mm | 142 | 166 | 178 | 236 | 252 | 266 | 314 | 368 | 429 | 455 | 510 | 560 | 600 | 880 |
重量Wight | kg | 17 | 23 | 33 | 44 | 62 | 78 | 138 | 207 | 279 | 387 | 446 | 621 | 770 | 970 |
300Lb、20k主要连接尺寸及重量 Main connection dimensions and weights
尺寸（mm）
| inch | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
L | mm | 267 | 295 | 318 | 356 | 400 | 444 | 533 | 622 | 711 | 838 | 864 | 978 | 1016 | 1346 |
H | mm | 165 | 185 | 205 | 228 | 250 | 275 | 325 | 378 | 410 | 480 | 560 | 575 | 630 | 860 |
重量Wight | kg | 20 | 24 | 40 | 51 | 65 | 90 | 175 | 210 | 286 | 400 | 550 | 700 | 860 | 1931 |
400Lb主要连接尺寸及重量 Main connection dimensions and weights
尺寸（mm）
| inch | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | |
L | mm | 292 | 330 | 356 | 406 | 457 | 495 | 597 | 673 | 762 | 889 | 902 | 1016 | 1054 |
H | mm | 190 | 203 | 229 | 267 | 292 | 330 | 381 | 406 | 457 | 528 | 546 | 597 | 635 |
重量Wight | kg | 24 | 36 | 50 | 65 | 70 | 175 | 210 | 286 | 400 | 550 | 700 | 860 | 1100 |
600Lb主要连接尺寸及重量 Main connection dimensions and weights
尺寸（mm）
| inch | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
L | mm | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
H | mm | 203 | 229 | 235 | 286 | 292 | 330 | 381 | 457 | 584 | 635 | 684 | 752 | 975 | 1111 |
重量Wight | kg | 34 | 45 | 63 | 114 | 160 | 207 | 387 | 580 | 778 | 986 | - | 1620 | 2120 | 3100 |
900Lb主要连接尺寸及重量 Main connection dimensions and weights
尺寸（mm）
| inch | 2" | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
L | mm | 372 | 422 | 384 | 461 | 562 | 613 | 740 | 842 | 969 | 1029 | 1130 |
H | mm | 216 | 254 | 292 | 381 | 343 | 368 | 432 | 546 | 660 | 782 | 838 |
重量Wight | kg | 40 | 60 | 88 | 122 | 157 | 297 | 550 | 860 | 1390 | 1380 | 1900 |
1500Lb主要连接尺寸及重量 Main connection dimensions and weights
尺寸（mm）
| inch | 2-1/2" | 3" | 4" | 5" | 6" | 8" | 10" | 12" | 14" | 16" |
DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
L | mm | 419 | 470 | 546 | 673 | 705 | 832 | 991 | 1130 | 1257 | 1384 |
H | mm | 193 | 246 | 288 | 324 | 373 | 466 | 536 | 857 | 950 | 1020 |
重量Wight | kg | 45 | 70 | 115 | 195 | 250 | 470 | 820 | 2280 | 3060 | 4500 |
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径H44Y不锈钢高压止回阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供H44Y不锈钢高压止回阀法兰，伸缩节及H44Y不锈钢高压止回阀连接螺栓，并根据用户需要提供H44Y不锈钢高压止回阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
