| 品牌 : | 泰瓯阀门 | 型号 : | H72Y |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 加工定制 : | 是 | 公称通径 : | DN10-DN200mm |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 自动 | 类型(通道位置) : | 直通式 |

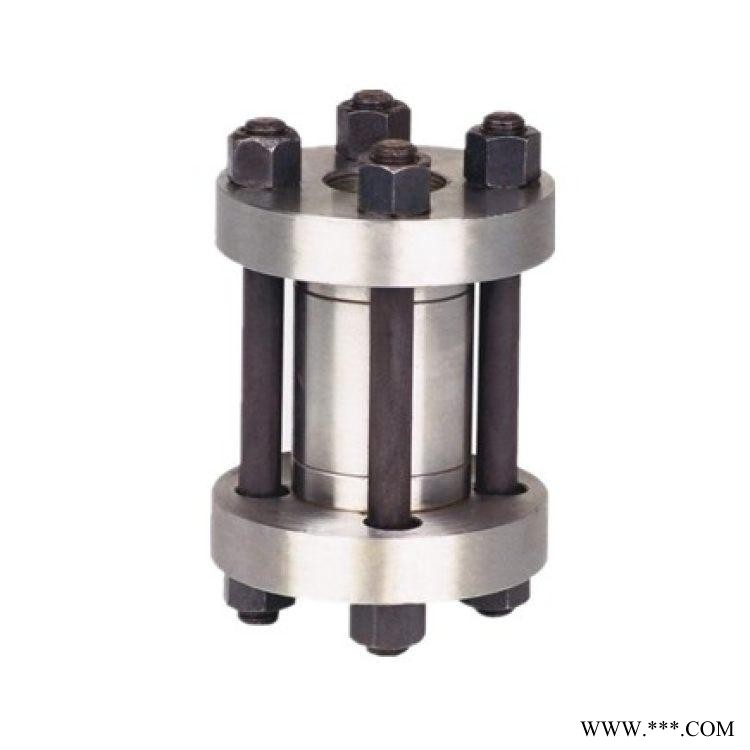

产品名称 | H72Y对夹式高压止回阀 |
产品型号 | H72Y |
公称通径 | DN10-DN200mm |
压力范围 | 16-32MPa |
阀体材质 | 铸钢、锻钢、不锈钢 |
产品概述：
H72Y对夹式高压止回阀适用于公称压力PN1.0MPa～42.0MPa、Class150～2500mm;公称通径DN15～1200mm、NPS1/2～48;工作温度196～540℃的管路上，用于防止介质倒流。H72H止回阀通过选用不同的材质，可适用于水、蒸汽，油品等多种介质。
浙江 对夹式高压电站止回阀 不锈钢对夹式高压止回阀 生产厂家
标准与规范：
1、设计与制造：API594、API6D、JB/T8937：
2、结构与长度：API1594、AP16D、DIN3202、JB/T8937
3、压力-温度等级：ANSIB16。345、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74
4、试验与检验：AP1598、JB/T9092
5、配管法兰：JB/T74～90、GN/T9112～9124、HG20592～20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T13402、AP1605、ASMEB16.47
浙江 对夹式高压电站止回阀 不锈钢对夹式高压止回阀 生产厂家
主要性能规范：
型号 | 公称压力 | 试验压力p（MPa） | 工作压力 | 工作温度 | 工作介质 | |
壳体 | 密封 | |||||
H72Y-160 | 16 | 24 | 16 | 16 | ≤200 | |
H72Y-320 | 32 | 48 | 32 | 32 | ||
H72W-220R | 22 | 33 | 22 | 22 | ||
H72W-320R | 32 | 48 | 32 | 32 | ||
浙江 对夹式高压电站止回阀 不锈钢对夹式高压止回阀 生产厂家
主要零件材料：
零件名称 | 阀座、阀瓣 | 阀盖 | 阀体 | O形圈 |
H72Y-160 H72Y-320 | 铬钢 | 碳钢 | 铬钢 | 氟26-41橡胶 |
H72W-220R H72W-320R | 铬镍钼不锈 | — | ||
产品结构图：
H72Y-160主要尺寸及重量：
公称通径 | 尺寸（mm) | 重量 | |||||
D | D1 | d | M | L | L1 | ||
10 | 95 | 42 | 10 | M24 | 60 | 155 | 3.4 |
15 | 95 | 42 | 12 | M24 | 60 | 158 | 4.1 |
25 | 105 | 50 | 15 | M33 | 65 | 163 | 6.9 |
32 | 115 | 62 | 25 | M42 | 80 | 180 | 8.0 |
40 | 165 | 88 | 32 | M52 | 90 | 230 | 15 |
50 | 165 | 88 | 39 | M64 | 115 | 265 | 27 |
365 | 200 | 116 | 53 | M80 | 140 | 315 | 49 |
80 | 225 | 138 | 60 | M100 | 160 | 360 | 88 |
100 | 260 | 160 | 76 | M125 | 180 | 420 | 91 |
125 | 300 | 195 | 90 | M155 | 200 | 460 | 115 |
150 | 330 | 212 | 120 | M175 | 220 | 500 | 145 |
200 | 400 | 250 | 176 | M215 | 240 | 570 | 160 |
专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。
三、售中服务1、信守合同，保证及时供货。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、泰瓯产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高泰瓯的服务质量。
