| 品牌 : | 中特 | 型号 : | H61y |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 结构形式 : | 升降式 |
| 公称通径 : | 50-2000 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

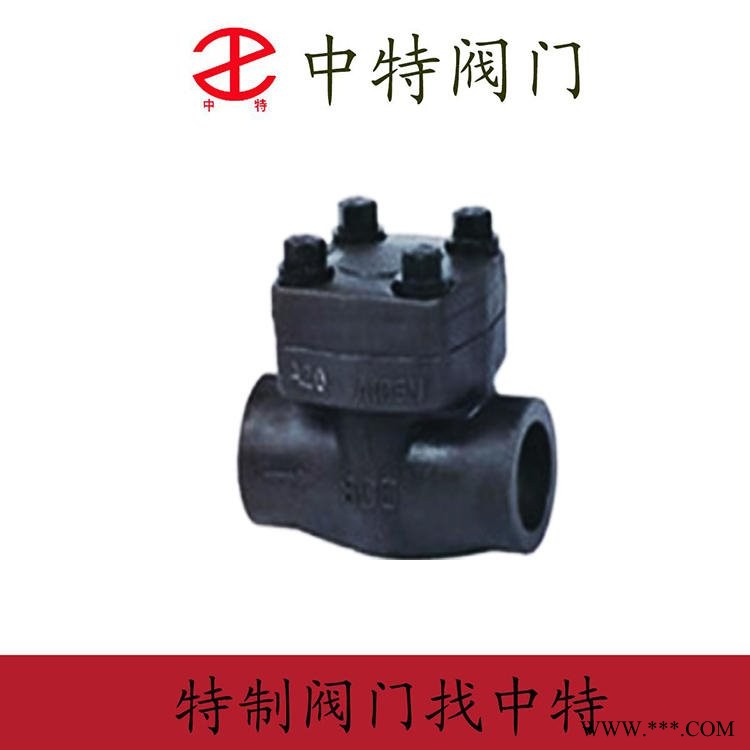

锻钢升降式止回阀概述
H61Y锻钢升降式止回阀有三种阀盖设计形式是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
止回阀存在三种不同的设计结构，它们是升降式止回阀、球式止回阀和旋启式止回阀。
设计结构和特征
H61Y的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
采用以下结构
☆全径或缩径
☆升降式止回阀
☆球式止回阀
☆旋启式止回阀
☆按需求内置弹簧
☆螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
☆整体式上密封座
☆承插端符合ASME B16.11
☆螺纹连接端（NPT）符合ANSI/ASME B1.20.1
☆阀瓣可变换为节流型、针型、球型
标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 升降式 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 垫片 | 316夹 柔性石墨 | 316夹PTFE | ||
4 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
5 | 铭牌 | SS | |||
6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) |
7 | 球 | A182 F420/STL | A182 F304 | A182 F304 | A182 F304 |
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / |
全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L | 79, | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A 105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 升降式 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
3 | 垫片 | 316夹 柔性石墨 | 316夹PTFE | ||
4 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
5 | 铭牌 | SS | |||
6 | 螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) |
7 | 球 | A182 F420 | A182 F304 | A182 F304 | A182 F304 |
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
全径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
L | 92 | 111 | 111 | 120 | 152 | 172 | 200 | 220 | |
W | 65 | 79 | 79 | 97 | 104 | 120 | 139 | 215 | |
重量 | 螺栓式 | 1.6 | 3.4 | 3.3 | 5.5 | 6.0 | 9.2 | 12.9 | 16.2 |
焊接式 | 1.3 | 3.2 | 3.1 | 4.8 | 5.4 | 8.5 | 11.2 | 14.3 | |
标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | A 105N | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀盖 | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) |
3 | 旋启式 阀瓣 | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) |
4 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
5 | 摇臂 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
6 | 圆柱销 | A276 420 | A182 F304 | A182 F316 | |
7 | 垫片 | 316夹 柔性石墨 | 316夹PTFE | ||
8 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
9 | 内六角螺栓 | A193 B7 | A193 B16 | A193 B8(M) | A193 B8(M) |
适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 等 | ||
适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
尺寸（mm)和重量（Kg）
NPS | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L | 800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 |
900～1500Lb | 92 | 111 | 111 | 120 | 120 | 140 | 178 | |
W | 800Lb | 61 | 61 | 78 | 84 | 101 | 120 | 133 |
900～1500Lb | 79 | 79 | 79 | 97 | 105 | 120 | 140 | |
重量 | 800Lb | 1.1 | 1.0 | 1.9 | 3.9 | 4.5 | 7.3 | 10.0 |
900～1500Lb | 3.1 | 3.0 | 3.6 | 4.3 | 6.1 | 8.8 | 12.6 | |
