| 品牌 : | 中特 | 型号 : | H72H- |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 结构形式 : | 对夹式 |
| 公称通径 : | 50-2000 | 适用介质 : | 水 |
| 形态 : | 对夹式 | 压力环境 : | 高压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |
产品简介
产品说明：
一、产品用途

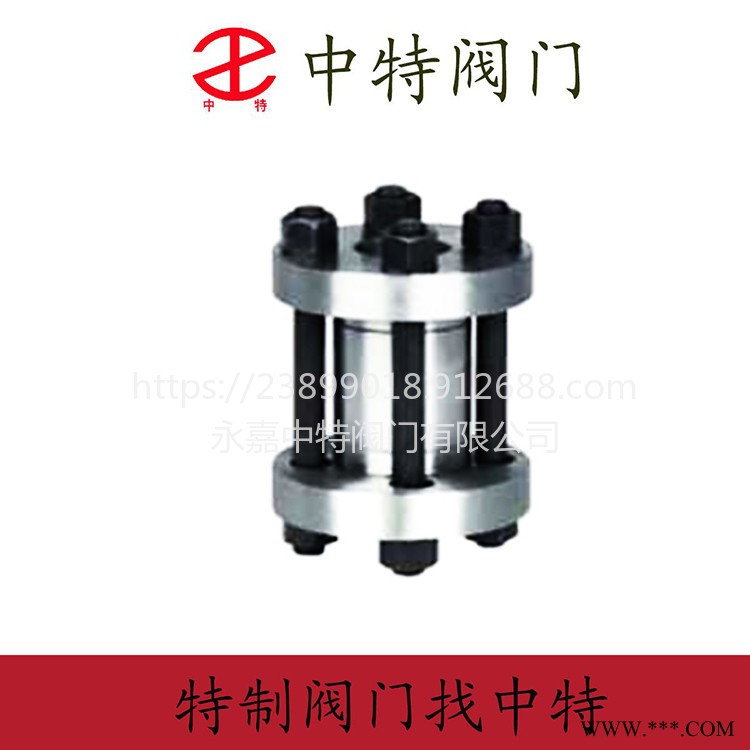

H72H对夹立式高压止回阀是一种依靠介质本身的流动而自动启、闭阀瓣并用来阻止介质逆向流动的自动阀门。
详细介绍
产品说明：
一、产品用途
H72H对夹立式高压止回阀是一种依靠介质本身的流动而自动启、闭阀瓣并用来阻止介质逆向流动的自动阀门。
止回阀定义
对夹立式高压止回阀 止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的 阀门，又称逆止阀、单向阀、逆流阀、和背压阀。
2止回阀作用
止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。不宜用于含有固体颗粒和粘度较大的介质。
3主要性能规范
型号 公称压力（Mpa） 试验压力（Mpa） 工作压力
(MPa) 工作温度
(℃) 工作介质
强度 密封
H72H-160 16 24 17.6 16 ≤200 氨、氢、铜铵，
碱液
H72H-320 32 48 35.2 32 ≤200
H72W-220R 32 33 24.2 22 ≤200 尿素、
H72W-320R 32 48 35.2 32 ≤200
4主要零件材料
零件名称 阀座、阀瓣 阀盖 阀体 O形圈
H72Y-160/H72Y-320 铬钢 碳钢 铬钢 氟26-41橡胶
H72W-220R/H72W-320R 铬镍钼不锈钢 -
5主要尺寸及重量
型 号 公称通径 尺寸(mm）
D D1 d Z-M L L1 重量/㎏
H72H/Y/W
160/220 10 95 42 10 M24×2 60 155 3.4
15 95 42 12 M24×2 60 158 4.1
25 105 50 15 M33×2 68 163 6.9
32 115 62 25 M42×2 80 180 8.0
40 165 88 32 M52×2 90 230 15
50 165 88 39 M64×3 115 265 27
65 200 116 53 M80×3 140 315 49
80 225 138 60 M100×3 160 360 88
100 260 160 76 M125×4 180 420 91
125 300 195 90 M155×4 200 460 115
150 330 212 120 M175×4 220 500 145
H72H/Y/W
220/320 10 95 42 10 M24×2 60 155 3.4
15 105 50 12 M33×2 68 158 4.5
25 115 62 23 M42×2 80 180 7.3
32 135 70 29 M48×2 90 200 8.7
40 165 88 34 M52×3 115 255 17
50 200 116 53 M80×3 140 300 30
65 225 138 60 M100×3 160 345 56
80 260 160 68 M125×4 180 410 92
100 300 195 85 M155×4 200 470 109
125 330 212 120 M175×4 220 510 135
150 400 250 135 M215×6 240 570 160
