H76X-对夹蝶式双瓣止回阀 中特对夹蝶式双瓣止回阀

对夹蝶式双瓣止回阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所zui为适用。主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所zui为适用。

零部件材料：

性能规范：

对夹蝶式双瓣止回阀概述

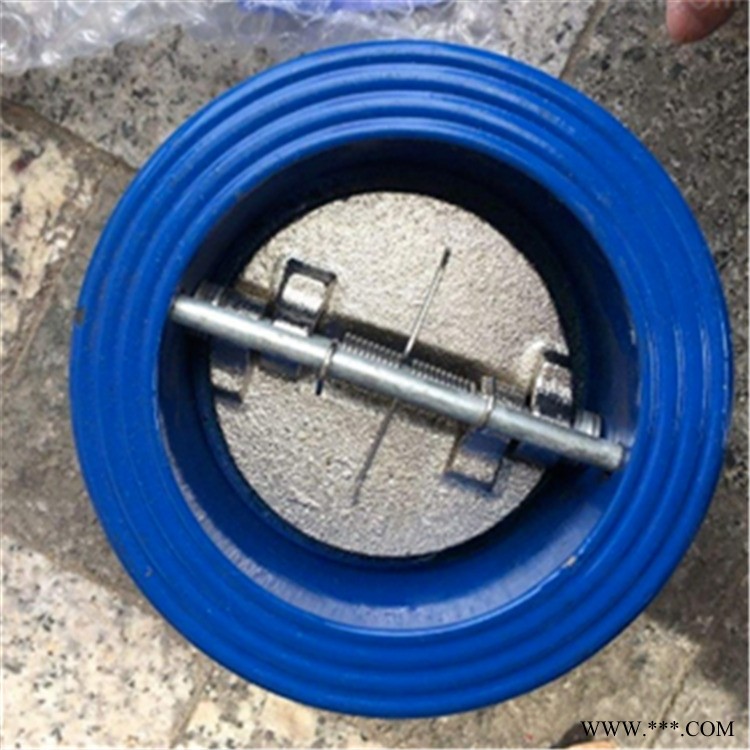

该阀由阀体、阀板、阀杆、弹簧等组成，可水平或垂直安装于水等介质管路上，防止管路介质倒流，由于采用合金钢制造，使用范围广、耐高温、启闭灵敏、密封性能好。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。主要用于市政、工业及高层建筑给水、排水管网上，由于其结构长度比一般止回阀短，因而安装便捷。

注意事顶

1，在管道中进行止回阀，止回阀的重量大，负担应该是独立的管道系统产生的压力，不影响支持是不可用的。

2，要注意安装介质的流动方向，你必须身体票箭头方向相匹配。

3，垂直升降止回阀必须安装在垂直管道。

4，以提高水平止回阀，阀门必须安装在水平方向上的管线。

止回阀启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

对夹双瓣蝶形止回阀结构特点：

1、结构长度短．其结构长度只有传统法兰止回阀的1/4～1/8;
2、体积小,、重量轻,其重量只有传统法兰止回目的1/4～1/20;
3、阀瓣尖闭快速．水锤压力小：
4、水平管道或垂直管道均可使月．安装方便；
5、流道通畅、流体阻力小．
6、动作i敏、密封性能好;
7、目瓣行程短、关阀冲击力小;
8、整体结构、简单紧凑、造型美观
9、使月寿命长、可靠性高。

对夹式双瓣止回阀概述

标准与规范：

1、设计秘制造：APl594、AP 6D、JB，T8937;
2、结构长度：API594、APl60、DlN3202、JB／T8937，
3、压力一温度等级? ANsIBl6.34、DlN2401、GB／T 9124、HG20604、HG20625、SH3406、JB，T74，
4、试验与检验AP 598、JB／T 9092：
5、配管法兰JB，T74～90、GB／T 9112～9124、HG20592～20635、sH3406、ANsIB16 5、DlN2543～2548、GB／T 13402、APl605、ASMEBl6 47．
