| 品牌 : | 中特 | 型号 : | HH48X |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 公称通径 : | 50-2000 |
| 适用介质 : | 水 | 形态 : | 柱塞式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

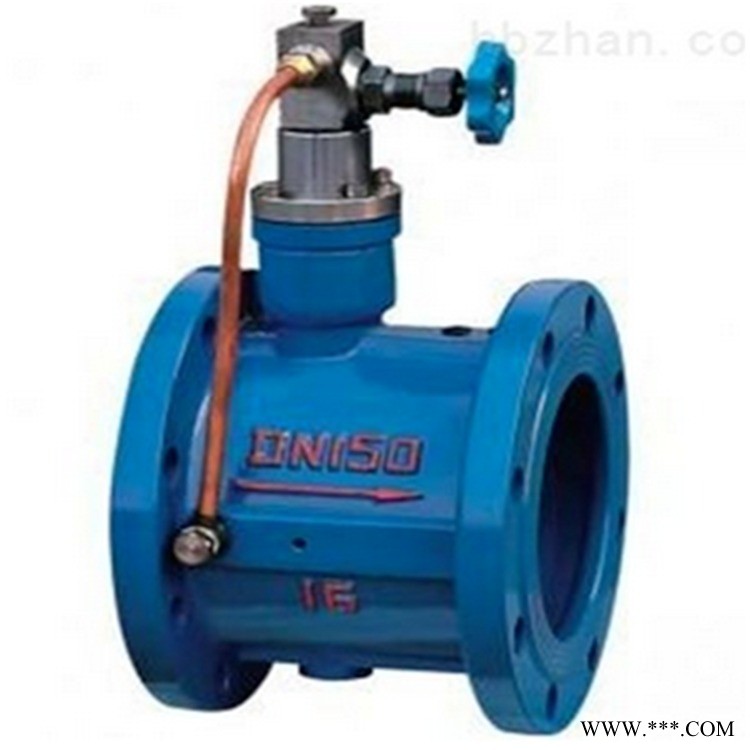

产品概述：
消声缓闭止回阀主要用于净水、源水、污水、海水等介质的供、排水管道上，安装在水泵出品处，用以截断介质的回流消除原子能坏性的水锤，保护和道、水泵的安全运行。
主要特点：
1、体形小、重量轻、结构长度只有旋启式止回阀的三分之一左右。
2、缓闭系统性能优良，不受管道中介质的影响，阀 瓣 先速关后缓闭，可防止破环性水锤。3、橡胶软密封，封闭性能好，耐磨损，使用寿命长。
4、橡胶缓冲，启闭平稳，无震动，无噪音。
5、比老式止回阀流阻小，有明显的节能效果。
工作原理：
止回阀主要由阀体、两块半圆阀瓣、回位弹簧、储油缸、缓闭小气缸、针型阀（微量调节阀）组成。靠进口介质的推力作用，将两块阀板平稳推开。在此同时，进口的压力介质周日入储油缸内活塞的下部，推动活塞，将活塞上部的油通过针型阀分别太入阀体两侧小油缸尾端，使小气缸内的活塞杆伸出，当进口介质压力下降自动关闭。但由于活塞杆处于伸出位置，顶住阀瓣不全部关闭，还剩有20%左右的面积使介质通过，从而起到了消除水锤的作用，阀瓣被活塞杆项住，活塞后腔的压力通过针型阀缓慢进入储油缸，阀瓣逐渐关闭。阀瓣分成先快速后缓慢两步关闭，达到了既防电机逆转又起到了消降水锤静音的作用。
性能规范：
型 号 | RHH49X-10 | RHH49X-16 | |
公称压力 | PN1.0MPa | PN1.6MPa | |
公称通径 | DN150～800mm | DN150～800mm | |
密封试验压力 | 1.1MPa | 1.76MPa | |
壳体试验压力 | 1.5MPa | 2.4MPa | |
主要零件材料 | 阀 体 | 灰铸铁或球墨铸铁 | 灰铸铁或球墨铸铁 |
阀 瓣 | 铝青铜 | 铝青铜 | |
阀 杆 | 不锈钢 | 不锈钢 | |
弹 簧 | 不锈钢 | 不锈钢 | |
阀座密封面 | 橡胶 | 橡胶 | |
主要外形尺寸：
公称通径DN | 尺 寸 (mm) | ||||||||
mm | in | D | D1 | D2 | H | H1 | L | Z-фd | 螺栓 |
150 | 6 | 280 | 240 | 210 | 228 | 172 | 210 | 8-ф23 | 8-M20 |
200 | 8 | 335 | 295 | 265 | 270 | 210 | 230 | 8-ф23 | 8-M20 |
250 | 10 | 390 | 350 | 320 | 305 | 240 | 250 | 12-ф23 | 12-M20 |
300 | 12 | 440 | 400 | 368 | 367 | 264 | 270 | 12-ф23 | 12-M20 |
350 | 14 | 500 | 460 | 428 | 422 | 294 | 290 | 16-ф23 | 16-M20 |
400 | 16 | 565 | 515 | 482 | 462 | 324 | 310 | 16-ф23 | 16-M22 |
450 | 18 | 615 | 565 | 532 | 497 | 351 | 330 | 20-ф25 | 20-M22 |
500 | 20 | 670 | 620 | 585 | 532 | 379 | 350 | 20-ф25 | 20-M22 |
600 | 24 | 780 | 725 | 685 | 607 | 434 | 390 | 20-ф30 | 20-M27 |
700 | 28 | 895 | 840 | 800 | 702 | 491 | 430 | 24-ф30 | 24-M27 |
800 | 32 | 1010 | 950 | 905 | 792 | 549 | 470 | 24-ф34 | 24-M30 |
消声缓闭止回阀产品安装：
1. 可以水平安装（箭头平行水平地面），也可以垂直安装（箭头与水平地面垂直方向），一般DN大于400的zui好采用水平方向安装
2. 安装前应对管道进行清洗，对闪光灯全面检查，确保无损之后再装入管路，装入时注意箭头所指方向与介质运行方向*
3. 在该阀的进口处应安装过滤器，出口处要安装一台蝶阀或闸阀，以便于该阀门及其它设备维修
4. 在坚固法兰连接螺栓时，应注意对称均匀坚固
