| 品牌 : | 中特 | 型号 : | CFZHF |
| 结构形式 : | 杠杆式 | 加工定制 : | 是 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 口径 : | 50-2000 |
| 公称通径 : | 50 | 安装尺寸 : | 50 |

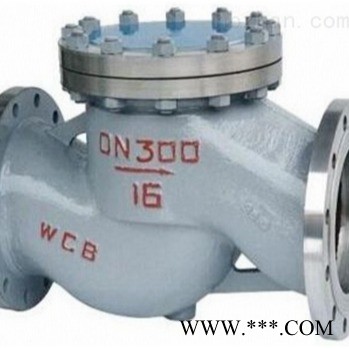

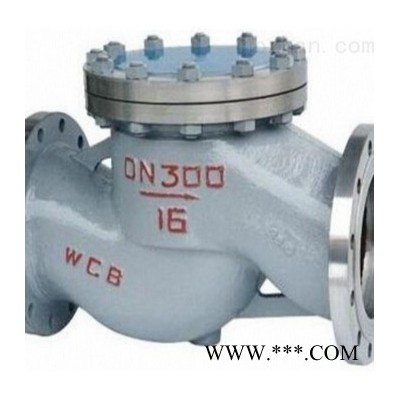

升降式衬氟止回阀只是允许介质向一个方向流动，而且阻止反方向流动，通常这种衬氟阀门是自动工作的，在一个方向流动的压力作用下，阀瓣打开，液体反方向流动时有液体压力和阀瓣的自重，合阀瓣作用于阀重，从而切断流动。其中止回阀就是这种类型的阀门，它包括升降式止回阀、旋启式止回阀、对夹式止回阀等。
标准规范：
设计制造标准：GB/T 12235-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
升降式衬氟止回阀主要性能及结构特点：
1.立式直流式结构，适用与水平管道安装，不可垂直安装。
2.全部衬氟塑料F46材料，具有耐腐蚀，密封性好的特点。
3.自动式启闭，依靠介质压力自动打开和关闭，一般应用泵前做防介质逆流作用。
主要零部件材料的参数和特性：
阀体及阀盖：碳钢WCB（抗拉性好，耐压）+衬氟塑料F46（耐腐蚀，不可使用过高温度的介质）
阀瓣及阀杆：A105*包覆氟塑料F46
螺栓及螺帽：20#
衬氟止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，消声止回阀只能安装在水平管道上zui好安装在垂直管道上，在高压小口径止回阀上阀瓣可采用圆球。消声止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
零部件：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀瓣/阀杆 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
4 | 紧固螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
5 | 螺母 | PTFE(F4) | CF8 | CF8 | |||
主要外型连接尺寸：
公称通径 | 标准值 | 参考值 | ||||||||||||||
DN（mm | NPSinch | L | D | D1 | D2 | f | b | Z-φd | B | H | WTkg | |||||
PN1.0MPa | ||||||||||||||||
15 | 1-2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 105 | 55 | 5 | |||||
20 | 3-4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 115 | 58 | 7 | |||||
25 | 12-31 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 128 | 60 | 9 | |||||
32 | 11-4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 145 | 75 | 11 | |||||
40 | 11-2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 160 | 82 | 13.5 | |||||
中特阀门公司拥有先进的生产设备，雄厚的技术力量，现代化的检测手段，完善的售后服务，严格的管理体系，良好的企业信誉，产品遍布浙江温州各地。我们的产品优质，价格公道，请您放心购买
