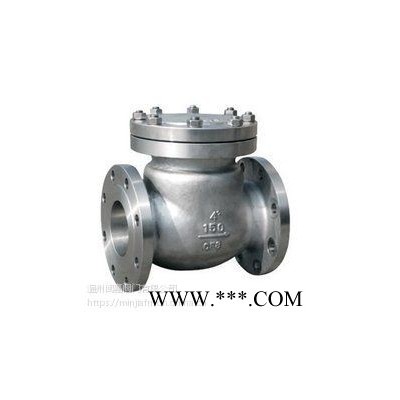

日标止回阀 H41W-10K不锈钢升降式止回阀

日标升降式止回阀

产品特性：日标逆止阀,日标铸钢阀门,日标不锈钢止回阀,日标阀门
产品简介：日标止回阀又称单向阀或逆止阀，启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

日标止回阀
JIS Check valve
OD日标止回阀又称单向阀或逆止阀，启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

OD日标止回阀主要参数：
基本型号：H44,H41,H42,H76,H71等
压力等级：150-1500LB；
产品规格：3/4"-14"
可选阀体材质：WCB,WCC,A105，WC5,WC6,WC9,C5,LCC,CF8,CF8M,CF3,CF3M
适用温度：-29℃≤t≤570 ℃（跟阀体材质及密封面材质不同所承温有差异）
适用介质：水、石油、天然气及酸碱介质等

日标止回阀设计标准：
设计和制造标准按照: JIS 2071；
结构长度按照: JIS 2002；
连接端尺寸按照：JIS 2212或可选；
检验和测试按照: JIS 2003；



OD日标止回阀系列产品（止回阀关键字）：
日标止回阀,日标不锈钢止回阀，日标锻钢止回阀，日标铬钼钢止回阀，日标法兰止回阀，日标内螺纹止回阀，日标单向阀，日标逆止阀，日标升降式止回阀，日标旋启式止回阀，日标立式止回阀。

★止回阀概述：
止回阀又称单向阀或逆止阀，启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

★止回阀分类：
止回阀(check valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

升降式止回阀：
升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力较大，适用于较小口径的场合。　

旋启式止回阀
旋启式止回阀的阀瓣绕转轴做旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，采用能减小水锤压力的缓闭止回阀阀门。双瓣止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣止回阀适用于大口径管路；

蝶式止回阀
蝶式止回阀的结构类似蝶阀，其结构简单、流阻较小，水锤压力亦较小； 　　

★止回阀工作原理：
止回阀的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。

★止回阀设计说明：
1，阀盖垫片形式
Class150-Class300止回阀采用不锈钢石墨缠绕垫片；Class600止回阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；Class900止回阀采用金属环垫片；Class1500/Class2500止回阀采用自压密封金属环。

2，阀体和阀盖连接形式
栓接阀盖BB，体盖焊接BW，自压密封式阀盖PS

3，阀座设计
碳钢止回阀阀座通常采用锻钢材料，阀座密封材料可根据用户要求喷焊硬质合金。可根据客户要求采用分离式螺纹旋入式阀座、焊接阀座及本体直接加工阀座。

★止回阀选用说明：
1，止回阀(check valve)：一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。 　
2，对于DN50mm以下的低压止回阀(aetv One-way valve)：，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形上回阀；对于DN大于50mm、小于2000mm的低压止回阀，宜选用蝶式止回阀和隔膜式止回阀。　　
3，隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，但受温度和压力限制，一般使用在低压常温管道上。 　　
4，对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭旋启式止回阀和缓闭蝶式止回阀。

★止回阀安装说明：
1，安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。　　
2，阀门安装前必须进行外观检查，，安装前应进行强度和严密性能试验，合格后方准使用。　
3，在管线中不要使止回阀承受重量，大型的止回阀(check valve)：应独立支撑，使之不受管系产生的压力的影响。
4，升降式垂直瓣止回阀应安装在垂直管道上。 　
5，升降式水平瓣止回阀应安装在水平管道上。

★止回阀采用的标准：
国标GB，美标ANSI,德标DIN,日标JIS
