| 品牌 : | MJV/闽嘉 | 型号 : | HD41H-16C碳钢定压止回阀 HD41H碳钢定压止回阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 订货号 : | 100（mm） | 加工定制 : | 是 |
| 货号 : | 400 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | 25 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电磁 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 规格 : | 100 | 是否跨境货源 : | 否 |
产品概述：
H47H定压止回阀是一种利用弹簧调节的旋启式止回阀，可用于各类机泵集中控制的管路上，防止介质倒流，本阀结构简单，试用可靠，已广泛使用于石油、化工、电力、水利、轻工业等部门
产品结构特点与作用：
本阀由旋启式止回阀与弹簧组成，依靠阀瓣自身的重量、弹簧的作用力及介质压差关闭阀门，防止介质倒流。当调松调压螺栓，使弹簧处于自由状态时，阀体内的介质通过阀瓣时，阀瓣可绕销轴作旋启运动，介质通过液压缸下盖孔进入活塞下部，将阀杆顶起;当弹簧处于压缩状态时，通过活塞将阀杆向下方与摇杆接触，限止阀瓣的运动。
产品使用说明：
1.使用本阀时，先要检看与清洗阀内杂物。
2.检查阀体上零部是否有松动或已遗失。
3.作用本阀时，检看阀体上进出标致。不能私自拆卸阀门，如要拆卸，必须在专业人员的指导下。
4.本阀在作业时，压力不要过高一般使用0.3~0.4MPa。
5.作业时注意作用的压力不要过快，使本阀起不到密封的作用。要再次使用时压力调为0MPa，使弹簧回复后再次加压。
6.如何有使用不符合要求，后果自付。
7.要定期检看阀门。

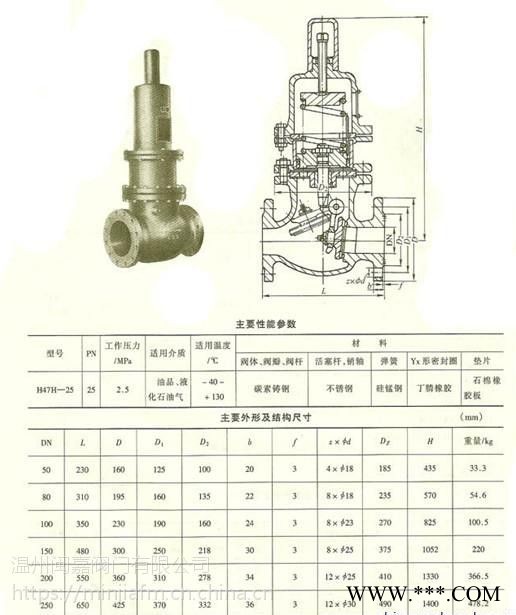

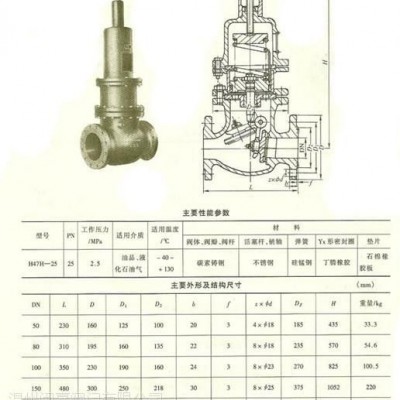

产品尺寸连接：
DN |
L |
D |
D1 |
D2 |
b |
f |
Z-?d |
H |
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-14 |
280 |
32 |
180 |
135 |
100 |
78 |
18 |
2 |
4-18 |
320 |
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-18 |
350 |
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4-18 |
400 |
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8-18 |
410 |
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8-18 |
450 |
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8-23 |
480 |
125 |
325 |
275 |
220 |
188 |
28 |
3 |
8-25 |
520 |
150 |
350 |
300 |
250 |
218 |
30 |
3 |
12-25 |
580 |
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12-30 |
640 |
