| 品牌 : | 宣球 | 型号 : | H74H-16P DN150 |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 订货号 : | 28596 | 加工定制 : | 是 |
| 货号 : | 59685 | 种类 : | NRVG静音式 |
| 结构形式 : | 蝶式 | 公称通径 : | 150 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | 150 | 是否跨境货源 : | 否 |

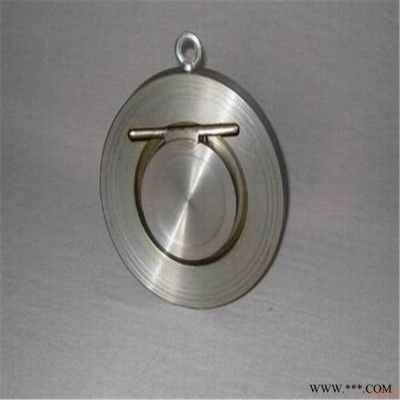

【产品名称：H74H、H74W对夹圆片式止回阀、对夹超薄型止回阀、对夹薄型旋启式止回阀】
【产品型号：H74H、H74W】
【产品压力：1.6-4.0MPa】
【产品材质：铸钢、不锈钢】
一、H74H、H74W对夹圆片式止回阀产品简介：
H74H、H74W对夹圆片式止回阀是一种超薄形止回阀，采用短型结构尺寸和单阀瓣设计，相比传统的旋启式止回阀，该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损优势。
二、H74H、H74W对夹圆片式止回阀工作原理：
H74H、H74W对夹圆片式止回阀是一种圆盘型超薄止回阀，阀瓣处附有O型密封圈，密封性能好，且有弹簧辅助关闭，动作灵敏，特别对安装空间限制的场所***为适用。 具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所***为适用。
三、H74H、H74W对夹圆片式止回阀产品特点：
1、结构长度很短、体积小、重量轻，为阀门的安装、搬运、存放用管道的布置带来很大的便利，并能大量节约材料、降低造价。
2、阀门为整体结构，简单紧凑、阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。
3、可水平安装或垂直安装，重量轻，不必为阀门设置支座。
4、流道通畅、流体阻力小，阀瓣在很小的压差下就能完全打开
单瓣旋启式止回阀
H74 Clip-on single valve flap swing type check valve
主要尺寸 Main dimensions
| 通径 DN（mm) |
L | D1 | D | ||||
| PN1.0、1.6MPa | PN2.5、4.0MPa | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa | ||
| 50 | 19 | 19 | 25 | 109 | 109 | 109 | 109 |
| 65 | 19 | 19 | 38 | 129 | 29 | 129 | 129 |
| 80 | 19 | 19 | 46 | 144 | 144 | 144 | 144 |
| 100 | 19 | 19 | 71.5 | 164 | 164 | 170 | 170 |
| 125 | 19 | 19 | 95 | 194 | 194 | 196 | 196 |
| 150 | 19 | 29 | 114 | 220 | 220 | 226 | 226 |
| 200 | 29 | 29 | 140 | 275 | 275 | 286 | 293 |
| 250 | 29 | 38 | 188 | 330 | 331 | 343 | 355 |
| 300 | 38 | 51 | 216 | 380 | 386 | 403 | 420 |
| 350 | 44 | 51 | 263 | 440 | 446 | 460 | 477 |
| 400 | 51 | 51 | 305 | 491 | 495 | 517 | 549 |
| 450 | 60 | 76 | 356 | 541 | 558 | 567 | 574 |
| 500 | 64 | 83 | 406 | 596 | 620 | 622 | 626 |
| 600 | 70 | 90 | 482 | 698 | 732 | 734 | 745 |
| 700 | 80 | 90 | 562 | 813 | 804 | 831 | - |
| 800 | 90 | 100 | 464 | 918 | 912 | 942 | - |
| 900 | 90 | 100 | 738 | 1018 | 1012 | 1040 | - |
| 1000 | 100 | 120 | 846 | 1124 | 1126 | 1155 | - |
