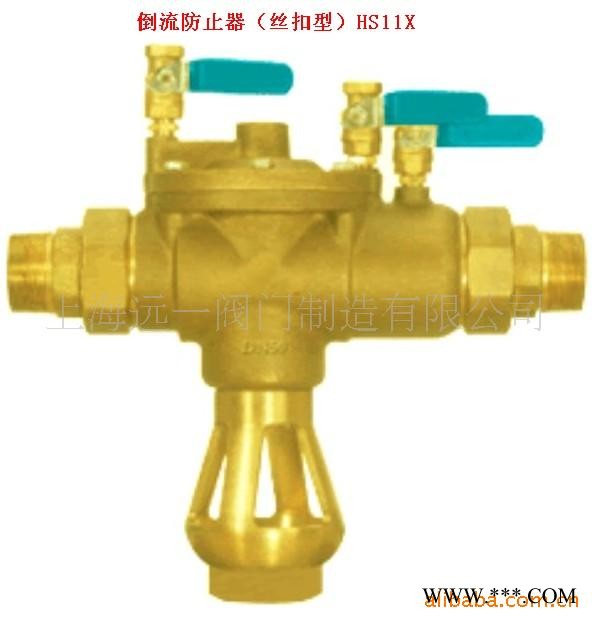

供应倒流防止器/防止器/倒流止回阀/止回阀

一、产品介绍：
HS21X-16T-A倒流防止器用于防止生活饮用水管道发生回流污染的安全装置，是我公司引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门，以确保生活饮用水的卫生和安全。本产品已申请专利，专利号：ZL 99 2 27723.X 。
二、产品的结构：
HS21X-16T-A倒流防止器是由两级止回系统及一个排水泄压系统组成。排水泄压系统上腔与 级止回系统进口端连接。
、二级止回系统主要由阀体、进水口接头、阀瓣、密封垫、弹簧等组成。
排水泄压系统主要由阀盖、膜片、阀芯、密封垫、排水口、弹簧、空气隔阻器等组成，空气隔阻器出口必须接至排水管网或下水道中。

三、工作原理：
HS21X-16T-A倒流防止器是在二级止回系统增设一个排水泄压装置，这样即使二级止回密封同时破坏，其也能起到防止回流污染的作用。其工作原理：
1. 正常供水：
a. 清洁市政生活水从 级止回系统经过排水器到 级止回系统出口向用户供水， 级止回系统进口高压水进入排水隔膜上腔，而隔膜下腔与 级止回阀出口（ 级止回阀进口）相通，由于其存在一定的压差ΔP1=0.035MPa，推动阀瓣下移，排水器关闭，倒流防止器正常供水；
b. 当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态，如进口压力下降，中间腔和阀前压差ΔP10.022MPa时，则排水器控制弹簧推开阀芯，打开排水器让中间腔排水，使ΔP1保持在0.035MPa。
2. 密封失灵时：
a. 倒流防止器之后管网压力升高，超过阀前进口压力时，如 止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当 级止回阀密封破坏产生渗漏， 级止回阀之前压力升高，造成排水器隔膜上下压差减小，排水器打开，排水泄压；此时，如 级止回阀同时密封破坏，由于 级止回阀倒流回的高压水已泄压减压，故不会倒流回 级止回阀。
b. 当阀后压力高于阀前压力时，如供水压力不断下降，则排水器隔膜上部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进入真空腔，从而防止产生虹吸倒流现象。
3. 本阀开启压力0.07MPa，规范规定在0.060.1MPa范围内，进水口止回阀工作压差为0.035MPa，总的压力损失请参考所提供的曲线图。
四、主要性能参数：
使用压力： 1.6MPa
使用介质： 洁净水
介质温度： 60五、主要外形及安装尺寸：

型号 规格 总长 进出水管径(in) 排水口管径(in) 重量(kg)
DN15 169 1/2 1/2 1.2
DN20 172 3/4 1/2 1.4
HS21X- DN25 236 1 1/2 3.5
16T-A DN32 321 1 1/4 3/4 7
DN40 321 1 1/2 3/4 7
DN50 352 2 1 10
六、安装要求：
1. 倒流防止器宜水平安装，安装地点环境应清洁，有足够的维护空间。倒流防止器配有空气阻隔器，其出口必须接至排水管网或下水道中。
2．为测试及维修需要，排水器出口与空气阻隔器之间安装球阀，正常工作时，球阀处开启状态。
3.阀前应装控制阀门、过滤器及活接头，阀后装控制阀门以便维修。
七、倒流防止器安装部位：
1. 自来水管网接入用户的接户管水表后面。
2. 生活用水管道上接出非生活饮用水和排污管，安装于接出管起端。
3. 生活饮用水水箱的进水管上（水箱底部进水时）。
4. 生活饮用水管道上串联加压泵时安装于泵吸水管上。
5. 安装地应保持环境的清洁卫生，必要时对环境进行消毒。
