| 加工定制 : | 是 | 品牌 : | 上海深荣 |
| 型号 : | H42F46 | 标准 : | 国标 |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN200 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 执行器 |
| 形态 : | 角式 | 类型(通道位置) : | 直动式 |
| 用途 : | 截止 | 种类 : | 浮球式 |
| 主体材料 : | 碳钢 | 密封形式 : | 软密封型 |
| 结构形式 : | 固定球球阀 | 作用对象 : | 水 |
| 原理 : | 真空过滤 | 样式 : | 立式 |
| 适用对象 : | 变压器油 | 滤料类型 : | 铜 |
| 过滤器类型 : | 管式 | 主体材质 : | 不锈钢 |
详细介绍

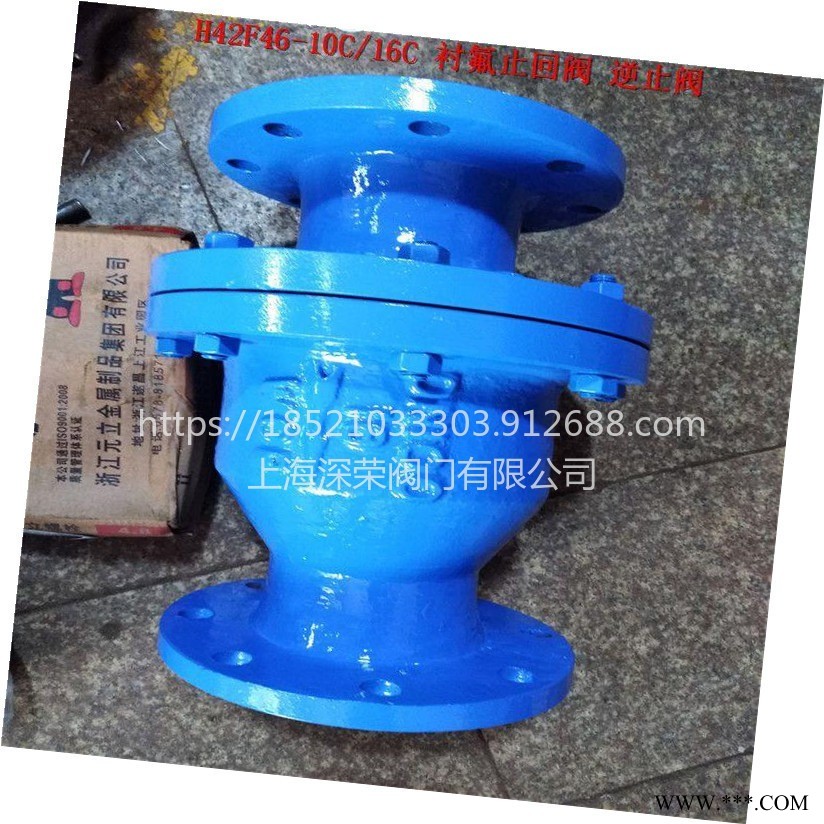

H42F46立式衬氟止回阀
一、产品概述：
H42F46立式衬氟止回阀是能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流 向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
二、结构特点：
1、 升降直通式止回阀 主要型号有H41S型，结构一般与截止阀相似，其阀瓣沿着通道中心作升降运动，动作可靠，一般只能安装在 水平管路上。 2、 升降立式止回阀 主要型号有H42S型、H72S型、H40S型，其中H40S型是一种新型结构，阀瓣为球型，共同特点是阀瓣沿阀体 通路轴线做升降运动，一般应安装在垂直管路。
3、 旋启式止回阀
主要型号有H44S型，H74S型单瓣旋启式和H76S型双瓣旋启式，阀瓣绕转轴作旋转运动，其流体阻力一般小 于升降式止回阀，它适用于较大口径的场合，安装位置不受限制，通常安装于水平管路。 4、 蝶式止回阀 主要型号有H47PO型，结构为软密封双偏心法兰连接，微阻缓闭蝶形止回阀阀外设计了缓闭装置，有利于减少流 阻和振动，减少水锤影响。
三、零部件材料：
零件名称 材料 上下阀体 铸铁、铸钢、不锈钢、内衬F46、F3 阀 瓣 铸钢、不锈钢、衬F46、F3 垫 圈 F4 四、技术规范： 设计标准 GB12224 结构长度 GB12221 法兰标准 JB/T79-94 GB9113.1-26 检验试验 GB/T13927
