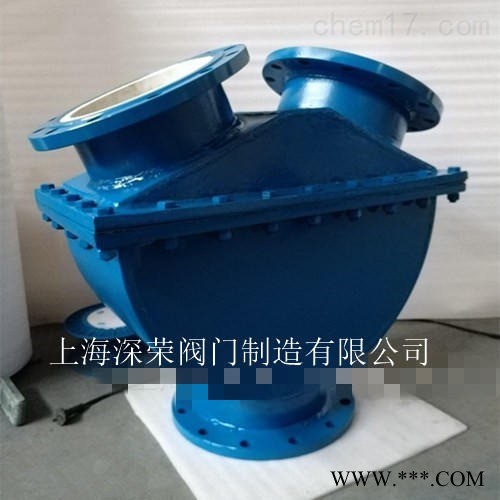

H49TC陶瓷耐磨矿浆换向止回阀
产品简介：
陶瓷矿浆换向止回阀H49TC浆液自动切换阀/三通阀/泰乐阀/陶瓷耐磨矿浆换向止回阀/耐磨矿浆转向止回阀/三通式自动切换阀/球型陶瓷矿浆三通换向止回阀有两个进口，一个出口，当浆液从一个进口进入时，另一个进口会自动封闭。一般工业生产采用的浆体泵都是使用一台，备用一台。当开启一台泵和阀门时，就要关闭另一台泵和阀门，容易造成备用泵阀门至管道汇集口处的堵塞，以后开启时非常麻烦。利用自动切换阀可完全避免这种情况，当个进口备用泵时非常顺畅，操作方便，灵活。阀体内衬采用结构陶瓷或高耐磨橡胶，抗磨损性能强，经久耐用，使用寿命长。
主要外形和连接尺寸：
公称通径 | 连接尺寸 | 几何尺寸 | ||||||||||
D | D1 | DN | Z-d | Φ | N | N | H | L | E | F | a | |
150 | 280 | 240 | 150 | 8-23 | 170 | 472 | 292 | 511 | 311 | 125 | 35 | 18 |
200 | 335 | 295 | 200 | 8-23 | 130 | 620 | 368 | 554 | 367 | 93 | 44 | 17 |
250 | 390 | 350 | 250 | 12-23 | 300 | 784 | 444 | 726 | 481 | 132 | 60 | 16 |
300 | 440 | 400 | 300 | 12-23 | 370 | 910 | 530 | 726 | 506 | 95 | 65 | 16 |
350 | 500 | 460 | 350 | 16-23 | 420 | 1040 | 600 | 856 | 591 | 119 | 76 | 17 |
400 | 565 | 515 | 400 | 16-23 | 480 | 1255 | 675 | 890 | 620 | |||
500 | 670 | 620 | 500 | 20-25 | 600 | 1538 | 835 | 1080 | 762 | |||
技术指标：
该部件在机械性能、焊接强度、密封性能、耐磨陶瓷使用寿命上有较高的要求，从而保证其工作可靠性。
主要技术参数如下：
1、工作压力：≤1.0MPa,一般为0.5MPa；
2、密封试验压力：1.0MPa；
3、强度试验压力：1.5MPa；
4、工作温度：≤75℃；
5、工作介质：水、矿浆、尾矿（其它介质用户需在订货时特殊提出要求）；
6、耐磨性能：可根据用户要求，选用不同种类陶瓷或橡胶与输送管线寿命相匹配
上海深荣阀门主要生产销售【陶瓷矿浆换向止回阀H49TC浆液自动切换阀/三通阀/泰乐阀/陶瓷耐磨矿浆换向止回阀/耐磨矿浆转向止回阀/三通式自动切换阀/球型陶瓷矿浆三通换向止回阀】，备有大量库存现货以出厂价直销！我们秉持“合理价格、贴心服务”的理念，努力为客户提供可靠的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 H49TC陶瓷矿浆换向止回阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提H49TC陶瓷矿浆换向止回阀法兰，伸缩节及H49TC陶瓷矿浆换向止回阀连接螺栓，并根据用户需要提供H49TC陶瓷矿浆换向止回阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
