| 加工定制 : | 是 | 品牌 : | CHVJ沧海 |
| 型号 : | KH63Y | 种类 : | NRVR静音式 |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 结构形式 : | 升降式 | 公称通径 : | 50 |
| 适用介质 : | 水 | 形态 : | 柱塞式 |
| 压力环境 : | 高压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直角式 |
『CHVJ沧海KH63Y-250P不锈钢抗硫角式止回阀』供应商，本司供应的【高压角式焊接止回阀】质量先行、价格合理、售后服务较完善。『CHVJ沧海KH63Y-250P不锈钢抗硫角式止回阀』适用于轻重工业及楼宇管道。流体前进的道路上，让沧海阀门为您排忧解难！【高压角式焊接止回阀】可应用于：化工、石化、石油、造
纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

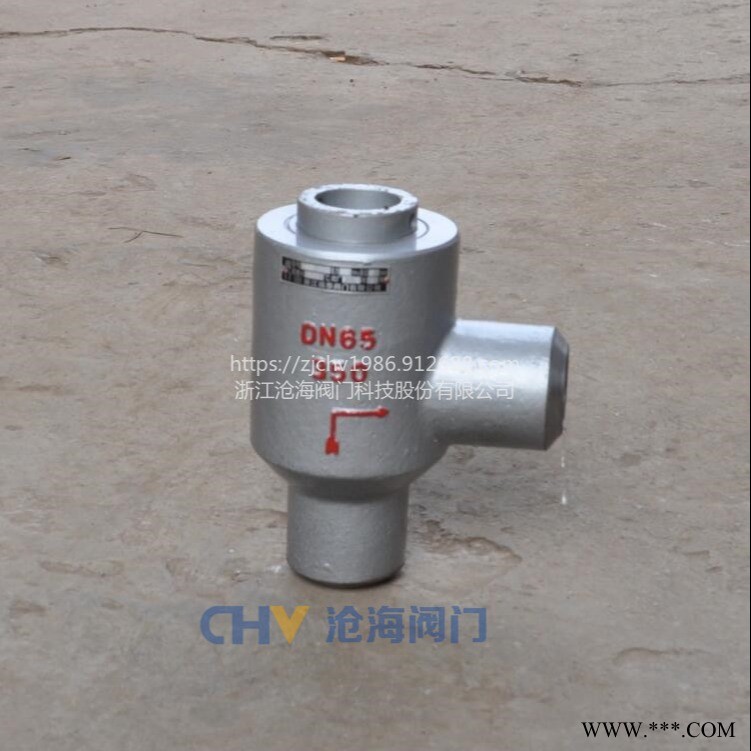

产品名称 CHVJ沧海H63Y-350高压锻钢角式对焊止回阀 | |
产品型号 | H63Y |
公称通径 | DN40-DN100 |
压力范围 | 16MPa-40.0MPa |
阀体材质 | 铸钢、不锈钢 |
CHVJ沧海KH63Y-250P不锈钢抗硫角式止回阀产品简介：温州高压角式焊接止回阀-H63Y系参照API及CVA有关标准设计生产的一种新型高压阀门。它适用于温度不高于120℃、工作压力不大于
40MPa的水、油等管线，用来控制介质单向启闭，以防介质逆流本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用
外形及连接尺寸Main external and connecting dimensions
公称压力 | 公称通径 | 尺寸(mm) | ||
L1 | DO | D1 | ||
16 20 | 25 | 85 | 23 | 42 |
32 | 95 | 29 | 54 | |
40 | 110 | 36 | 60 | |
50 | 120 | 45 | 73 | |
65 | 155 | 58 | 89 | |
25 | 80 | 160 | 72 | 108 |
100 | 200 | 90 | 133 | |
35 45 | 25 | 85 | 23 | 42 |
32 | 95 | 29 | 56 | |
40 | 110 | 36 | 64 | |
50 | 120 | 45 | 76 | |
65 | 155 | 58 | 89 | |
80 | 160 | 72 | 114 | |
100 | 200 | 90 | 146 | |
温州高压角式焊接止回阀-H63Y产品安装以及维护：
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
