| 加工定制 : | 是 | 品牌 : | CHVJ沧海 |
| 型号 : | H83Y | 种类 : | NRVR静音式 |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 结构形式 : | 升降式 | 公称通径 : | 50 |
| 适用介质 : | 水 | 形态 : | 柱塞式 |
| 压力环境 : | 高压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直角式 |

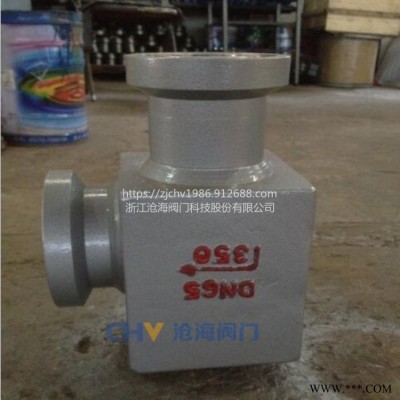

【产品名称：CHVJ沧海H83Y-350高压注水硬密封卡箍角式止回阀】
【产品型号：H63Y-350、H83Y-350】
CHVJ沧海H83Y-350高压注水硬密封卡箍角式止回阀分对焊角式止回阀和卡箍角式止回阀，有非金属密封和金属密封两种，主要用于油矿钻井泥浆循环系统设备，控制水、油、泥浆、聚合物、粘土胶等管线的流通与关闭。
【产品介绍】：
H63Y高压角式止回阀阀瓣、阀座密封面采用硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。高温耐压部件采用耐热合金钢，安全可靠，性能稳定，使用寿命长。使用于各种化工、冶金、钢铁等行业的高压管路上。
【工作原理】：
H63Y高压角式止回阀阀瓣通过弹簧的压缩变形来增加阀瓣的密封预紧力，使初始密封更加可靠，当进口端介质压力大于弹簧的压缩力时，阀瓣向开启方向移动，此时阀门打开，流体通过支架的导流槽流入阀后；而当进口端压力降低时，阀瓣封闭，再加上介质回流的压力，使阀瓣比压达到密封要求而形成密封。
【产品特点】：
1、可直通或立式安装（安装方便）。
2、上、下阀体用螺纹连接。成流线造型。
3、适用于压力为10-40MPa的管道，密封性能可靠。
4、阀门阀瓣、阀座密封面堆焊司太立合金，高硬度经久耐用。
5、内部结构弹簧加载直通式，阀门在开启和关闭中无噪音，流体运动方向改变小，压力损失少，减少水锤，经济节能。
CHVJ沧海H83Y-350高压注水硬密封卡箍角式止回阀设计标准：
阀门制造：GB12235-1994
阀门试验: GB/T13927-1992
公称压力（MPa） | 16.0 | 20.0 | 25.0 | 35.0 |
壳体试验压力（MPa） | 24.0 | 30.0 | 37.5 | 52.5 |
密封试验压力（MPa） | 17.6 | 22.0 | 27.5 | 38.5 |
适用介质 | 水、油品等非腐蚀性介质 | |||
适用温度 | -29℃-120℃ | |||
外形及连接尺寸Main external and connecting dimensions
CHVJ沧海H83Y-350高压注水硬密封卡箍角式止回阀产品安装以及维护：
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
