| 加工定制 : | 否 | 品牌 : | CHVJ沧海 |
| 型号 : | H44H/Y-16C | 种类 : | NRVG静音式 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 旋启式 | 公称通径 : | 50 |
| 适用介质 : | 水 | 形态 : | 旋转式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

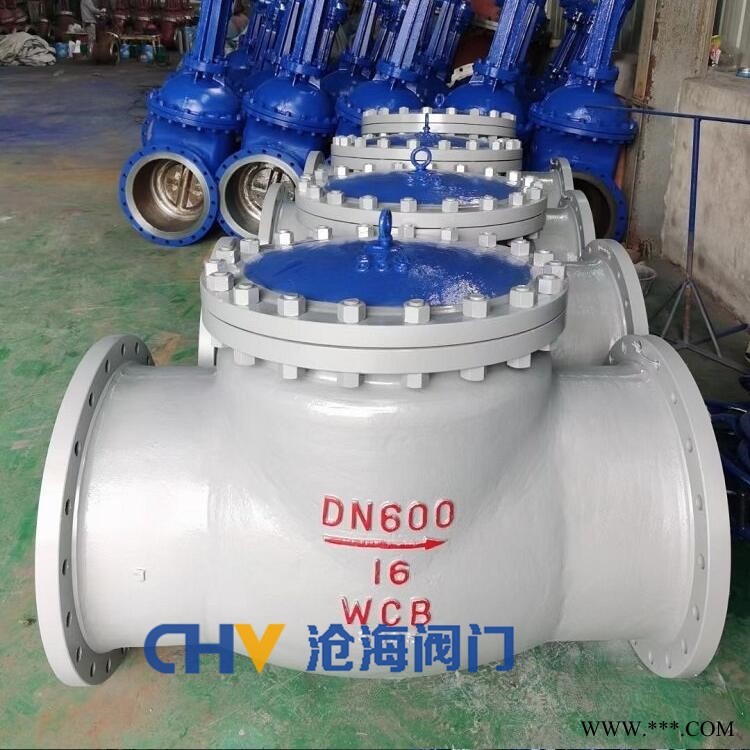

CHVJ沧海H44H/Y-16C国标铸钢法兰式旋启式止回阀介绍
旋启式止回阀该产品严格按 GB12236 标准设计.，销轴与阀瓣连接采用内装式结构，性能.良，密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
旋启式止回阀产品特点
1、结构简单，.和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
■特点：维修方便、外形流畅、精致美观、经久耐用
■应用场合：电站、然气、氨、冷冻系统、热油系统、热水
结构长度： GB12221
连接法兰： JB/T79-1994
试验与检验： JB/T9092-1999
CHVJ沧海H44H/Y-16C国标铸钢法兰式旋启式止回阀产品概述:
试验压力 | 公称压力（ MPa ） | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
壳体试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
阀体材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
工作温度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
适用介质 | 水、蒸汽、油品 | 类 | 类 | 水、蒸汽 | 水、蒸汽 |
旋启式止回阀主要尺寸
公称通径 | PN1.6/2.5MPa | PN4.0MPa | PN6.4/10.0MPa | |||||
L | H | L | H | L | H | |||
系列 1 | 系列 2 | 系列 1 | 系列 2 | |||||
DN40 | 200 | 200 | 130 | 200 | 200 | 130 | 260 | 160 |
DN50 | 230 | 230 | 135 | 230 | 230 | 135 | 300 | 170 |
DN65 | 290 | 290 | 145 | 290 | 290 | 145 | 340 | 180 |
DN80 | 310 | 310 | 175 | 310 | 310 | 175 | 380 | 245 |
DN100 | 350 | 350 | 200 | 350 | 350 | 200 | 430 | 290 |
DN125 | 400 | 400 | 255 | 400 | 400 | 255 | 500 | 320 |
DN150 | 480 | 480 | 320 | 480 | 480 | 320 | 550 | 360 |
DN200 | 495 | 550 | 380 | 533 | 550 | 380 | 650 | 430 |
DN250 | 622 | 650 | 440 | 622 | 650 | 440 | 775 | 505 |
DN300 | 698 | 750 | 480 | 711 | 750 | 520 | 900 | 555 |
DN350 | 787 | 850 | 530 | 838 | 850 | 540 | 1025 | 595 |
DN400 | 864 | 950 | 560 | 864 | 950 | 590 | 1150 | 680 |
DN450 | 978 | 1050 | 620 | 978 | 1050 | 650 | 1275 | 780 |
DN500 | 978 | 1150 | 655 | 978 | 1150 | 720 | 1400 | 970 |
