| 加工定制 : | 否 | 品牌 : | CHVJ沧海 |
| 型号 : | H82Y | 种类 : | 升降式 |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 结构形式 : | 升降式 | 公称通径 : | 50 |
| 适用介质 : | 水 | 形态 : | 旋转式 |
| 压力环境 : | 高压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

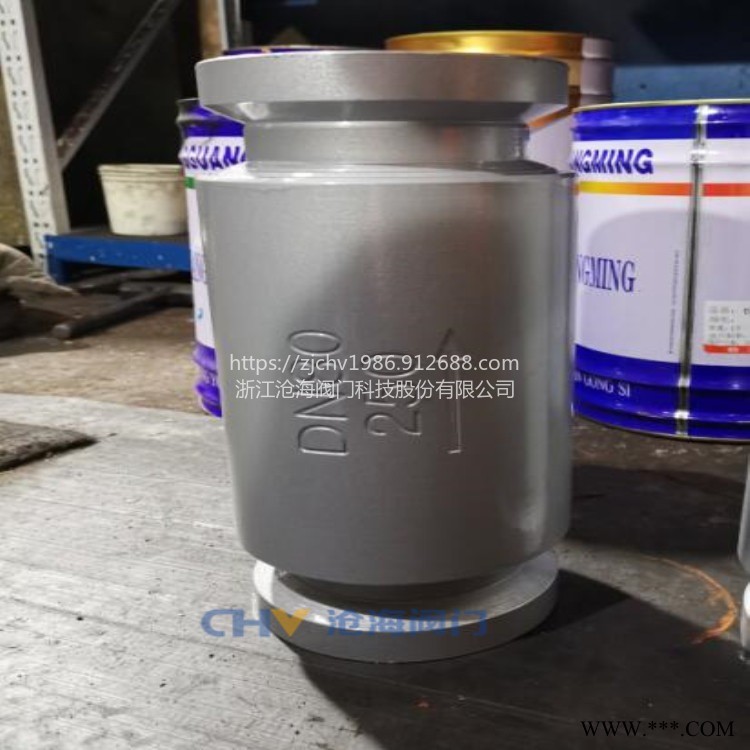

CHVJ沧海H82Y-320油田卡箍止回阀/高压立式卡箍阀系参照API及CVA有关标准设计生产的一种新型高压阀门。它适用于温度不高于120℃、工作压力不大于40MPa的水、油等管线，用来控制介质单向启闭，以防介质逆流
CHVJ沧海H82Y-320油田卡箍止回阀/高压立式卡箍阀本系列阀门采用不锈钢材料制成高硬度的球形阀芯，配合较高硬度的不锈钢阀座，采用线接触密封，故密封性能可靠，经久耐用。阀体及主要承压件均经详细的强度校核，使用安全可靠。
本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀芯而使阀门关闭，阻止介质逆流，起止回作用。
H82Y高压卡箍式止回阀本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式安装均可。
PN16-45(160-450) CHVJ沧海H82Y-160高压卡箍式止回阀 | 工作温度：-20-+1 20℃ 阀体材料：优质碳钢 适用介质：水、石油、天然气 |
CHVJ沧海H82Y-320油田卡箍止回阀/高压立式卡箍阀外形连接尺寸
公称压力 | 公称通径 | 尺寸(mm) | ||
L | D0 | D1 | ||
16 20 | 25 | 180 | 22 | 42 |
32 | 200 | 29 | 54 | |
40 | 230 | 36 | 60 | |
50 | 260 | 45 | 73 | |
65 | 290 | 58 | 89 | |
80 | 340 | 72 | 108 | |
100 | 400 | 90 | 133 | |
125 | 550 | 115 | 159 | |
150 | 600 | 135 | 192 | |
25 35 40 | 25 | 180 | 22 | 42 |
32 | 200 | 29 | 56 | |
40 | 230 | 36 | 64 | |
50 | 260 | 45 | 76 | |
65 | 290 | 58 | 89 | |
80 | 340 | 72 | 114 | |
100 | 400 | 90 | 146 | |
125 | 550 | 115 | 159 | |
150 | 600 | 135 | 195 | |
订货须知：
一、①H82Y高压卡箍式止回阀产品名称与型号②H82Y高压卡箍式止回阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定H82Y高压卡箍式止回阀型号，请按H82Y高压卡箍式止回阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门专家为您审核把关。
