产品名称 | H40F46衬氟止回阀 |
产品型号 | H40F46 |
公称通径 | DN15-250mm |
压力范围 | 1.6-2.5MPa |
阀体材质 | 铸钢，不锈钢 |
产品概述：

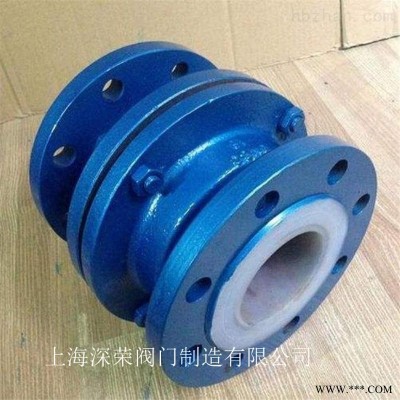

H40F46衬氟止回阀是升降式立式止回阀，适应于立式管道的安装，适用在-50℃～150℃的浓度的王水有机酸、强酸、强氧化剂，FEP立式衬氟止回阀还适用于浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
制造标准：
※设计标准：符合标准
※结构长度：GBl 2221
※法兰标准：JB/Y79-94 GB91131-26
※公称压力：10、16、2.5MPa
※检验试验：JB/Y9092-99
主要连接尺寸及重量：
公称通径（mm） | L1 | L2 | D | D1 | D2 | f | b | H | Z-cl | 重量（kg） |
PNl.0MPa | ||||||||||
15 | 80 | 130 | 95 | 65 | 45 | 2 | 14 | 82 | 4-14 | 4 |
20 | 90 | 150 | 105 | 75 | 55 | 2 | 16 | 82 | 4-14 | 5 |
25 | 100 | 160 | 115 | 85 | 65 | 2 | 16 | 98 | 4-14 | 6 |
32 | 110 | 180 | 135 | 100 | 78 | 3 | 16 | 110 | 4-18 | 7.5 |
40 | 125 | 200 | 145 | 110 | 85 | 3 | 17 | 118 | 4-18 | 9.5 |
50 | 140 | 230 | 160 | 125 | 100 | 3 | 18 | 138 | 4-18 | 13 |
65 | 160 | 290 | 180 | 145 | 120 | 3 | 20 | 156 | 4-18 | 19.5 |
80 | 185 | 310 | 195 | 160 | 135 | 3 | 22 | 160 | 4-18 | 27 |
100 | 210 | 350 | 215 | 180 | 155 | 3 | 22 | 185 | 8-18 | 35 |
125 | 300 | 400 | 245 | 210 | 185 | 3 | 24 | 208 | 8-18 | 56 |
150 | 380 | 480 | 280 | 240 | 210 | 3 | 24 | 245 | 8-23 | 75 |
200 | 356 | 600 | 335 | 295 | 265 | 3 | 26 | 298 | 8-23 | 118 |
250 | 457 | 730 | 390 | 350 | 320 | 4 | 28 | 342 | 12-23 | 165 |
专业技术、专业制造、专业服务，上海深荣有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是深荣永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。
三、售中服务1、信守合同，保证及时供货。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、深荣产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高深荣的服务质量。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口 H42F衬氟止回阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供H42F衬氟止回阀 法兰，伸缩节H42F衬氟止回阀连接螺栓，并根据用户需要提供H42F衬氟止回阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
