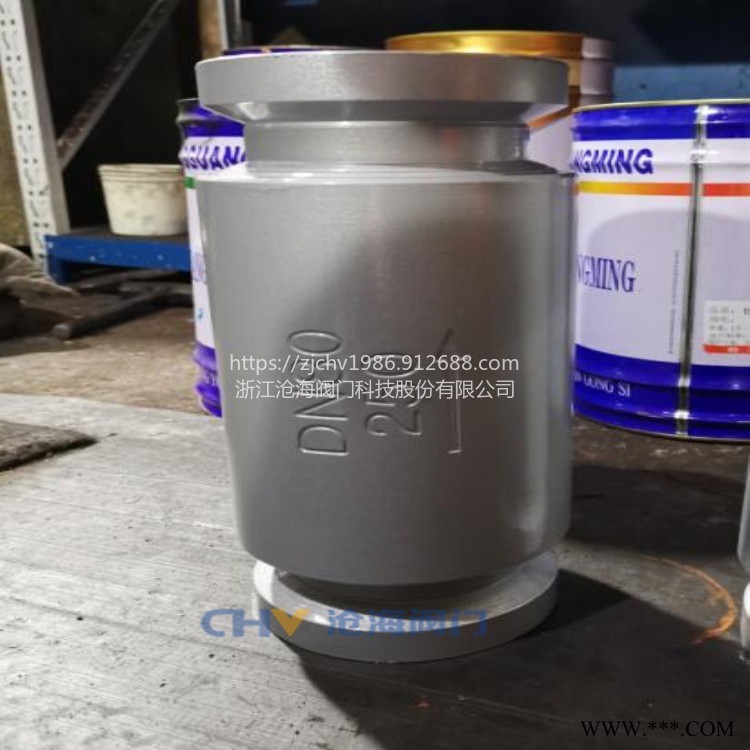

CHVJ沧海H82Y-250油田高压注水立式卡箍止回阀

一、CHVJ沧海H82Y-250油田高压注水立式卡箍止回阀产品简介：

            CHVJ沧海H82Y-250油田高压注水立式卡箍止回阀  高压焊接式止回阀是能自动阻止流体逆流的阀门，安装在垂直管路泵或被保护装置管路出口，介质流向由下而上，防止介质逆流。阀瓣在流体压力作用下自动开启，流体从进口侧流向出口侧；当进口侧压力低于出口侧压力时，阀瓣在流体压差与弹簧反作用力等因素作用下自动关闭，以防流体逆流。广泛应用在冶金、电站、石油、石化等管路系统。

二、CHVJ沧海H82Y-250油田高压注水立式卡箍止回阀性能特点及设计规范：

　　1、启闭件（阀瓣）借助介质作用力自动开启、自动关闭阻止介质逆流。

　　2、结构简单，动作可靠，弹簧辅助阀瓣关闭，适用于中小口径的场合。

　　3、阀门适合垂直安装。

　　4、仅适用于单向流动、介质流向由下而上。

设计规范：

　　1、设计与制造标准：GB/T 12235、NB/T 47044、ASME B16.34。

　　2、结构长度标准：GB/T 12221、NB/T 47044、ASME B16.10。

　　3、连接端标准：GB/T 9113、JB/T 79、ASME B16.5、

　　ASME B16.25。

　　4、检验与试验标准：GB/T 26480、NB/T 47044、API 598。

三、CHVJ沧海H82Y-250油田高压注水立式卡箍止回阀工作原理：

               CHVJ沧海H82Y-250油田高压注水立式卡箍止回阀参照API及CVA有关标准设计生产的一种高压阀门。它适用于温度不高于120℃、工作压力不大于40MPa的水、油等管线，用来控制介质单向启闭，以防介质逆流HG61A高压止回阀本系列阀门采用不锈钢材料制成高硬度的球形阀芯，配合较高硬度的不锈钢阀座，采用线接触密封，故密封。阀体及主要承压件均经详细的强度校核，使用。本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀芯而使阀门关闭，阻止介质逆流，起止回作用。HG61A高压止回阀本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式安装均可。
