| 品牌 : | 锐茨 | 型号 : | HC41X |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | SFCV橡胶瓣式 |
| 结构形式 : | 升降式 | 公称通径 : | DN40-DN600mm |
| 适用介质 : | 水 | 形态 : | 球式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |

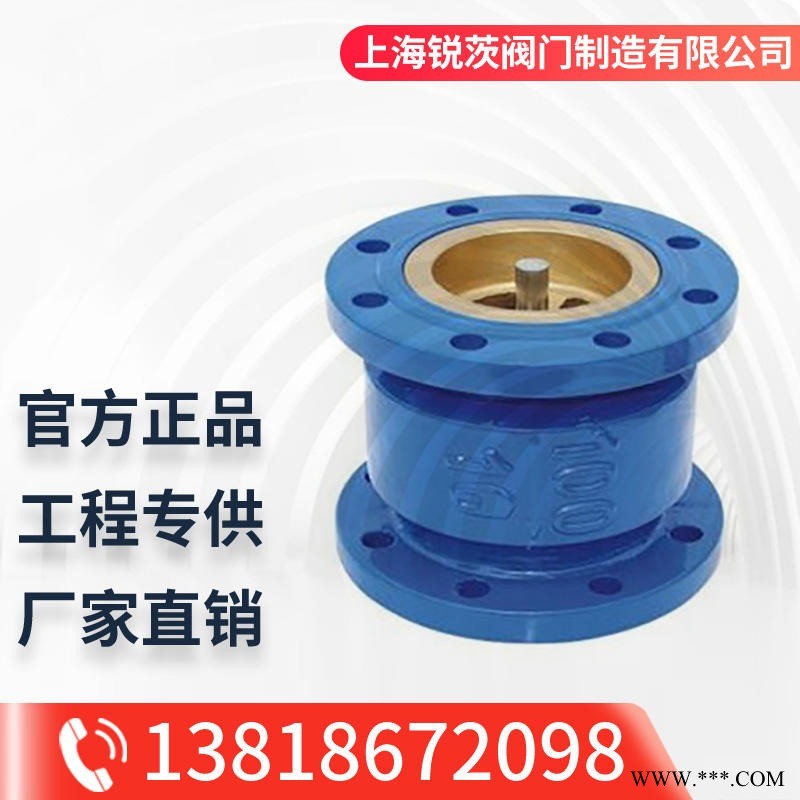

产品概述：
HC41X节能消声止回阀适用于给排水管道，阀瓣采用进1口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命较长等优点。
结构及用途：
1、阀体内腔采用流线型设计，流量设计，减少急弯、拐角、尖凸，从而减少流体的阻力。
2、阀瓣前后设计为锥形，使流体阻力减少，又减少了因紊流所产生的噪声。
3、阀瓣关闭的行程短，只有公称通径的1/4，减少了阀瓣的关闭时间，减少了水锤的产生。
4、阀使用弹簧加速阀瓣关闭速度、降低水锤产生。
5、阀瓣为空心薄壳结构，减少阀瓣的惯性，不但使阀瓣关闭时能迅速启动，也减少了关闭时的冲击噪声
6、本产品可以垂直、水平、倾斜以及任何角度安装。
7、本产品结构紧凑、零件少、体积小、重量轻、外型美观。
8、内外表面均喷涂涂层，确保产品的防腐蚀及安全性。
主要技术参数：
公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
连接尺寸单位：
公称压力 PN（mm） | 公称通径 DN（mm） | 尺寸（mm） | ||||
L | D | K | b | z-φd | ||
1.0 | 40 | 112 | 145 | 110 | 18 | 4-18 |
50 | 120 | 160 | 125 | 20 | 4-18 | |
65 | 130 | 180 | 145 | 20 | 4-18 | |
80 | 150 | 195 | 160 | 22 | 8-18 | |
100 | 165 | 215 | 180 | 24 | 8-18 | |
125 | 190 | 245 | 210 | 26 | 8-18 | |
150 | 210 | 280 | 240 | 26 | 8-22 | |
200 | 255 | 335 | 295 | 28 | 8-22 | |
250 | 310 | 390 | 350 | 28 | 12-22 | |
300 | 320 | 440 | 400 | 28 | 12-22 | |
350 | 380 | 500 | 460 | 30 | 16-22 | |
400 | 405 | 565 | 515 | 32 | 16-26 | |
450 | 430 | 615 | 565 | 32 | 20-26 | |
500 | 450 | 670 | 620 | 34 | 20-26 | |
600 | 510 | 780 | 725 | 36 | 20-30 | |
1.6 | 40 | 112 | 145 | 110 | 18 | 4-18 |
50 | 120 | 160 | 125 | 20 | 4-18 | |
65 | 130 | 180 | 145 | 20 | 4-18 | |
80 | 150 | 195 | 160 | 22 | 8-18 | |
100 | 165 | 215 | 180 | 24 | 8-18 | |
125 | 190 | 245 | 210 | 26 | 8-18 | |
150 | 210 | 280 | 240 | 26 | 8-22 | |
200 | 255 | 335 | 295 | 30 | 12-22 | |
250 | 310 | 405 | 355 | 32 | 12-26 | |
300 | 320 | 460 | 410 | 32 | 12-26 | |
350 | 380 | 520 | 470 | 36 | 16-26 | |
400 | 405 | 580 | 525 | 38 | 16-30 | |
450 | 430 | 640 | 585 | 40 | 20-30 | |
500 | 450 | 715 | 650 | 42 | 20-33 | |
600 | 510 | 840 | 770 | 48 | 20-36 | |
