| 型号 : | S型 | 品牌 : | 锐茨 |
| 类型 : | 流量阀 | 材质 : | 碳钢 |
| 类型（通道位置） : | 三通式 | 连接形式 : | 螺纹 |
| 驱动方式 : | 手动 | 加工定制 : | 是 |
| 产品别名 : | 直通单向阀 | 适用介质 : | 油品 |
| 适用温度 : | 常温 | 公称通径 : | DN06-32mm |
| 安装形式 : | 三通式 | 工作温度 : | 常温 |
| 零部件及配件 : | 阀体 | 流动方向 : | 换向 |
| 形态 : | 球式 | 压力环境 : | 高压 |
型号说明：

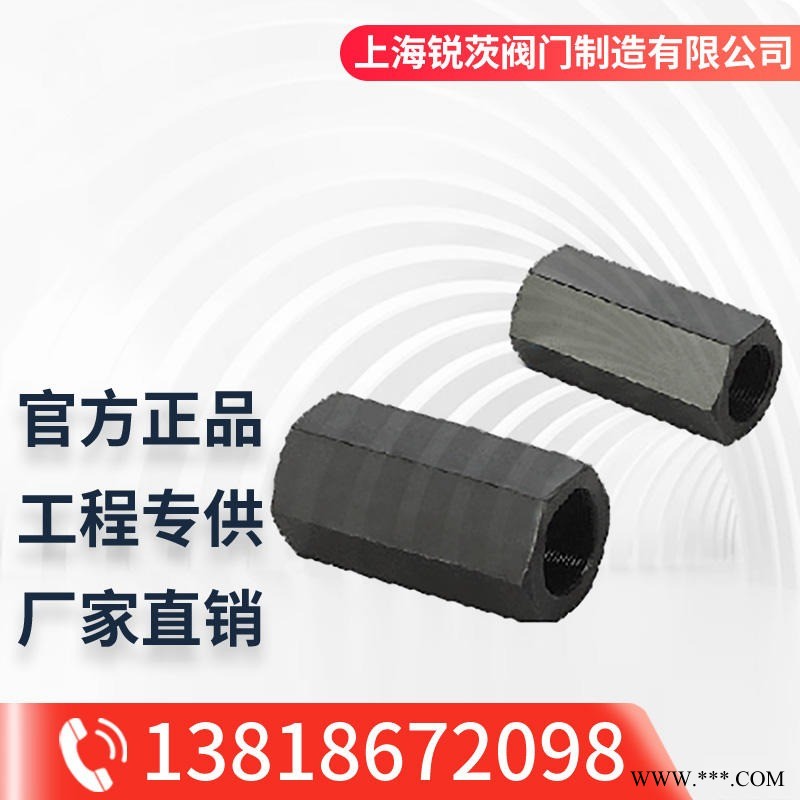

① 系列代号：S型直通单向阀
② 公称通径：06、08、10、15、20、25、32 mm
③ 结构形式：A=管式、B=板式
④ 开启压力：0=不装弹簧、1=0.05Mpa、2=0.15Mpa、3=0.3Mpa、5=0.5Mpa
⑤ 连接螺纹：1=英制、2=公制
技术参数：
工作压力：31.5MPa
温度范围：-30～+80℃
粘度范围：2.8～500平方毫米/s
工作介质：矿物油
外形尺寸：
通径 | 型号 | 流量 | 尺寸(mm) | ||||
L | E | S | T | M | |||
06 | S06A*/1 | 15 | 58 | 22 | 19 | 12 | M14×1.5 |
S06A*/2 | G1/4 | ||||||
08 | S08A*/1 | 30 | 58 | 28 | 24 | 12 | M18×1.5 |
S08A*/2 | G3/8 | ||||||
10 | S10A*/1 | 40 | 72 | 34.5 | 30 | 14 | M22×1.5 |
S10A*/2 | G1/2 | ||||||
15 | S15A*/1 | 120 | 85 | 41.5 | 36 | 16 | M27×2 |
S15A*/2 | G3/4 | ||||||
20 | S20A*/1 | 200 | 98 | 53 | 46 | 18 | M33×2 |
S20A*/2 | G1 | ||||||
25 | S25A*/1 | 300 | 120 | 69 | 60 | 20 | M42×2 |
S25A*/2 | G 11/4 | ||||||
30 | S30A*/1 | 400 | 132 | 75 | 65 | 22 | M48×2 |
S30A*/2 | G 11/2 | ||||||
