| 品牌 : | 锐茨 | 型号 : | XH81 |
| 材质 : | 橡胶 | 连接形式 : | 卡箍式 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 手动 |
| 介质温度 : | 常温 | 工作压差 : | 常压 |
| 产品别名 : | 套接式鸭嘴阀 | 适用范围 : | 石油、造纸 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |

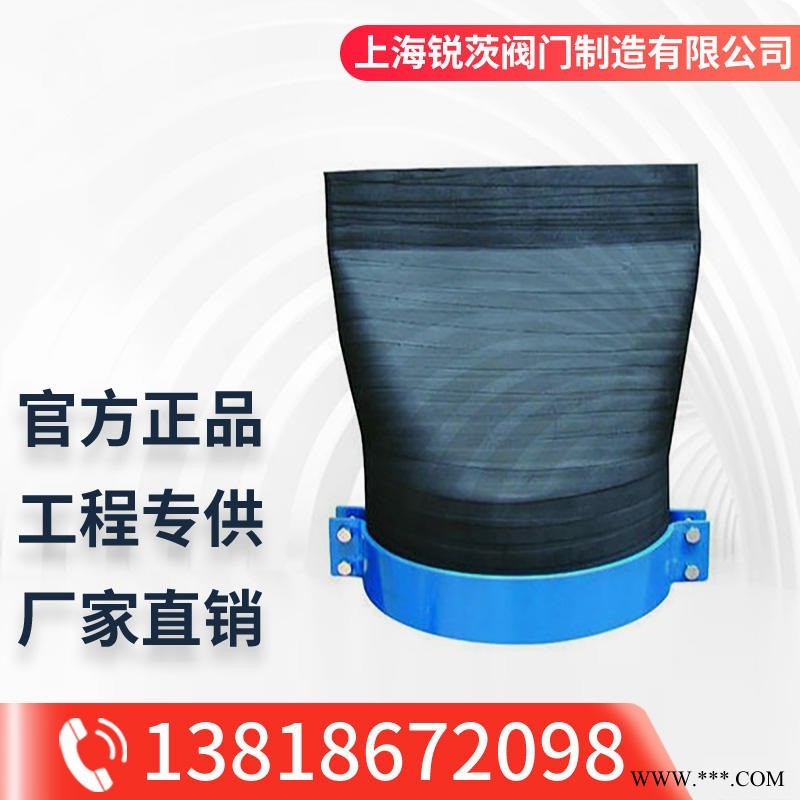

套接式鸭嘴阀概述：
套接式鸭嘴阀被用于污水处理系统，是一种排污止回阀，该阀门工作原理简单，俗称（鸭咀阀）。
【套接式鸭嘴阀主要连接尺寸】：
配合管道通径 | 阀口台阶(A) | 管道接触(B) | 配合管道通径 | 阀口台阶(A) | 管道接触(B) |
1/2＂~3/4＂ | 15 | 15 | 10＂ | 50 | 50 |
1＂~1-1/4＂ | 20 | 20 | 12＂~14＂ | 100 | 100 |
1-1/2~2-1/2 | 25 | 25 | 16＂~20＂ | 150 | 150 |
3＂ | 40 | 40 | 24＂~36＂ | 200 | 200 |
4＂ | 50 | 50 | 42＂ | 250 | 250 |
6＂ | 50 | 50 | 48＂~60＂ | 300 | 300 |
8＂ | 50 | 50 | 72＂ | 400 | 400 |
说明：DN600-1800(24＂~72＂)为双包箍。 | |||||
【贮存或运输需注意事项】：
①V型橡胶止回阀，应放于低温、干燥处
②设置地板或高于地平面向下
③该阀门应远离热源、臭氧、机油、强酸、强碱区域
④严禁锐利强光线暴晒和承重
⑤严禁锐利器具划破表面
⑥包装箱上标注有＂↑＂不允许倒放或平放。
