| 品牌 : | 泰瓯阀门 | 型号 : | H42W |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 工作温度 : | 常温 |

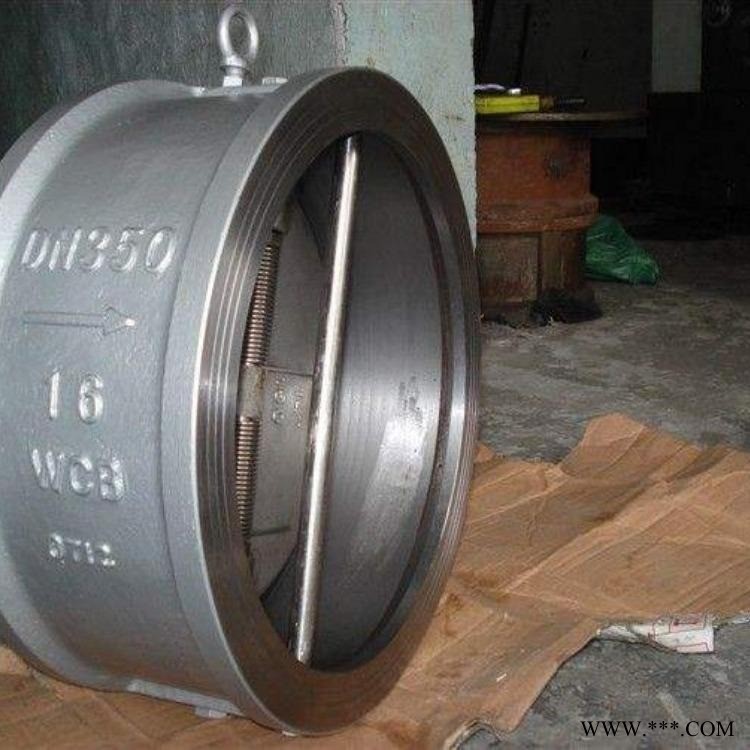

H77X对夹式双瓣止回阀产品概述:
止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。 H77X对夹式止回阀 不锈钢对夹式止回阀 蝶式止回阀 对夹式止回阀厂家
性能参数:
型 号 | 公 称 压 力PN(MPa) | 试验压力PN(MPa) | 工作温度 （℃ ） | 适用介质 | |
壳 体 | 密 封 | ||||
H77X H77H H77Y H77W | 1.0 | 1.5 | 1.1 | 软密封： ＜80 硬密封： ＜450 | 水、气体、油品、等 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 | |||
4.0 | 6.0 | 4.4 | |||
6.4 | 9.6 | 7.0 | |||
主要技术参数
型 号 | 公称压力 | 试验压力PS(MPa) | 工作温度 | 适用介质 | |
PN(MPa) | 壳体 | 密封 | |||
H77X | 1.0 | 1.5 | 1.1 | 软密封： | 水、 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 | |||
1.0 | 6.0 | 4.4 | |||
6.4 | 9.6 | 7.0 | |||
全国直销对夹式止回阀 H77X对夹式止回阀
主要零件材料
零件名称 | 材 料 | ||||
H77X-10C、 | H77H-16C、 | H77Y25I | H77W10C、 | H77W-10P、 | |
阀体、蝶板 | 铸钢WCB | 铬钼钢 | 铸钢WCB | lCrl8Ni9Ti | |
阀杆 | 2Crl3 | lCrl8N19Tl | 20r13 | ||
阀体密封副 | 堆焊合金钢 | 堆焊硬质合金 | |||
助关弹簧 | lCrl8N19Ti | 耐热合金 | 1Crl8Ni9Ti | ||
公称通径 | L | D2 | D3 | 公称通径 | L | D2 | D3 | ||
H77X | H77H | H77X | H77H | ||||||
50 | 43 | 100 | 43 | 46 | 400 | 140 | 485 | 376 | 390 |
80 | 64 | 1 05 | 7l | 80 | d50 | 152 | 545 | 427 | 427 |
100 | 64 | 155 | 91 5 | 94 | 500 | 152 | 608 | 479 | 490 |
125 | 70 | 185 | 115 | 118 | 600 | 178 | 718 | 579 | 588 |
150 | 76 | 210 | 14l | 145 | 700 | 229 | 800 | 675 | 686 |
200 | 89 | 265 | 191 | 200 | 800 | 241 | 905 | 774 | 784 |
250 | 114 | 320 | 230 | 250 | 900 | 241 | 1005 | 875 | - |
300 | 114 | 375 | 290 | 300 | 1000 | 300 | lll5 | 974 | - |
350 | 127 | 435 | 340 | 340 | 1200 | 360 | 1325 | 1165 | - |
H77X对夹式双瓣止回阀结构图:
全国直销对夹式止回阀 H77X对夹式止回阀
订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
