| 品牌 : | 博希阀门 | 型号 : | H76X H76H |
| 材质 : | 不锈钢 铸钢 | 连接形式 : | 对夹 |
| 结构形式 : | 蝶式 | 公称通径 : | 50～350mm |
| 适用介质 : | 弱酸碱介质 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
博希始终遵循“以质量求信誉､以先进赢客户”的经营宗旨,以更求实的精神,更优质的产品,更完善的服务去开阔一个现代化的企业｡
主导产品:自由浮球式疏水阀､热动力式疏水阀､倒吊桶式疏水阀､可调双金属片式疏水阀､杠杆浮球式疏水阀、高温高压式疏水阀.付旁路凡而蒸汽疏水阀。
博希阀门公司的产品 德标 美标 国标：疏水阀 截止阀 不锈钢截止阀 球阀 不锈钢球阀 柱塞阀 旋塞阀 闸阀 蝶阀 针型阀 减压阀 电动阀装置 焊接 螺纹等等。

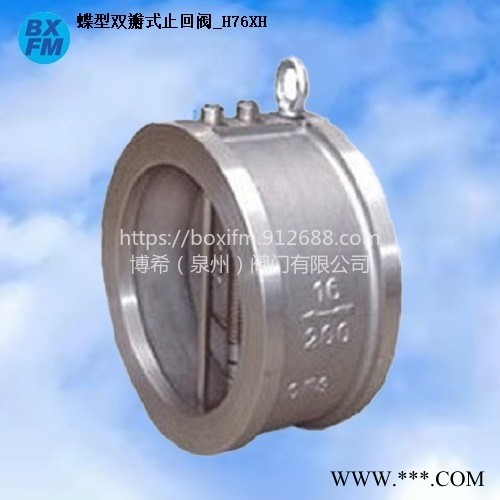

名称：蝶型双瓣式止回阀 型号：H76X H76H 规格：DN25～DN600
材质：铸铁 铸钢 不锈钢 标准：国标 厂家：博希阀门有限公司
蝶型双瓣式止回阀H76X/H概述：
本厂生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所较为适用。
蝶型双瓣式止回阀_H76X/H主要零部件材料：
零件名称 | 阀体 | 阀瓣 | 阀杆 | 弹簧 | 阀座 |
材 料 | 铸铁、铸钢 | 碳钢 | 不锈钢 | 不锈钢 | 丁腈 橡胶 |
对夹式止回阀主要技术参数:
型 号 | 公 称 压 力 PN(MPa) | 强度试验压力(MPa) | 密封试验压力(MPa) | 适用 温度 | 适用 介质 |
H76X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水 污水 |
H76X-16 | 1.6 | 2.4 | 1.76 |
对夹式止回阀主要外形尺寸：
公称通径 DN(mm) | L(mm) | H(mm) | D(mm) | |
1.0MPa | 1.6MPa | |||
50 | 43 | 60 | 105 | 105 |
65 | 46 | 73 | 124 | 124 |
80 | 64 | 89 | 142 | 142 |
100 | 64 | 110 | 162 | 162 |
125 | 70 | 141 | 192 | 192 |
150 | 76 | 168 | 218 | 218 |
200 | 89 | 219 | 272 | 273 |
250 | 114 | 273 | 328 | 328 |
300 | 114 | 324 | 378 | 384 |
350 | 127 | 356 | 438 | 444 |
400 | 140 | 418 | 489 | 495 |
450 | 152 | 457 | 540 | 555 |
500 | 152 | 526 | 594 | 616 |
600 | 178 | 626 | 695 | 734 |
