300X-16C DN700球墨铸铁法兰连接缓闭式止回阀消声逆止阀|目前最新的【供应专区】

产品特性 :	300X-16C	品牌 :	GHBF
型号 :	300X-16C DN700	连接形式 :	法兰
主体材料 :	碳钢	公称通径 :	20-200
3C阀门类别 :	工业	适用介质 :	水
密封形式 :	硬密封型	标准 :	国标
外形 :	大型	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	阀体
用途 :	调节	压力环境 :	常压
工作温度 :	常温	类型(通道位置) :	二通式

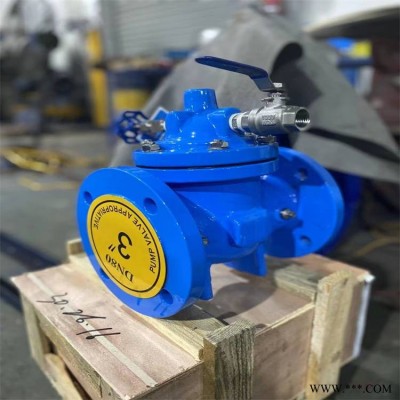

300X型缓闭止回阀由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到***的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。当缓闭止回阀从进口端给水时，水通过微形过滤器、针型阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针型阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。

当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀

300X缓闭止回阀利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。

300X缓闭止回阀***用于高层建筑、生活区等供水管网系统及城市供水工程。

300X缓闭消声止回阀针对高层、***层建筑设计，300X缓闭消声止回阀是用于解决高层建筑生活用水、消防用水系统中，要求流量大、灵敏度高、流阻较小、止回密封效果好、要求不产生水锤的场合。该产品具有设计合理，使用寿命长等优点。

性能特点:

1、结构新颖合理、合理运用液压原理控制论

2、工作平稳可靠、流量大

3、阀瓣快开慢闭、无水锤冲击(关闭时间可调1

4、止回密封效果好、使用寿命时间长

5、安装维修方便

水利控制阀安装要求:

1、在300X缓闭消声止回阀前必须安装过滤器。

2、安装时应注意阀体箭头标注方向。为方便维护保养，应在300X缓闭消声止回阀周围留一定空间。

3、应在能够***维修300X缓闭消声止回阀时切断水源的位置安装相应通径的截止阀。

安装和调节

1. 主阀***的安装方式是水平安装在管线上，阀盖朝上，其它安装方式也可以达到使用功能

2. 安装前要***清除管道内的杂物，安装是要注意主阀体外水流标示箭头，遵循方向安装

3. 主阀前要装一只闸阀和一只过滤器，主阀后也要装一只闸阀，以便于维修

4. 通水前必须***中洗管道

5. 试水时，要慢慢开启主阀前的闸阀，慢慢增加压力，同时注意主阀体外的控制管路是否漏水

6. 主阀上的微型过滤器要主期清洗针型阀和球阀配合调节，可得到***的开启和关闭速度

一、300X缓闭式止回阀结构特点和用处

300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到***的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。
本系列阀门产品***用于高层建筑、生活区等供水管网系统及城市供水工程。

二、300X缓闭式止回阀工作原理

当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。

三、300X缓闭式止回阀主要技术参数

公称压(Mpa)壳体试验压力(MPa)密封试验压力(MPa)适用介质介质温度(℃)


1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、300X缓闭式止回阀主要零件材料

零件名称零件材料


阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

五、300X缓闭式止回阀连接尺寸

DNLAA1HH1FD mmD1 mmD2 mmn-ΦdmmmmmmmmmmmmPN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5PN1.0PN1.6PN2.5



20	180	282	200	172	106	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	282	200	172	106	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	282	200	172	106	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	320	210	265	210	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	320	210	265	210	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	330	215	310	215	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	350	220	350	245	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	230	460	305	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	420	245	520	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	430	260	570	415	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	440	280	695	510	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	450	300	780	560	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	460	320	902	658	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	470	340	1025	696	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	480	360	1080	735	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	530	395	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	580	420	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	600	445	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	730	495	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	830	530	1640	925	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48
