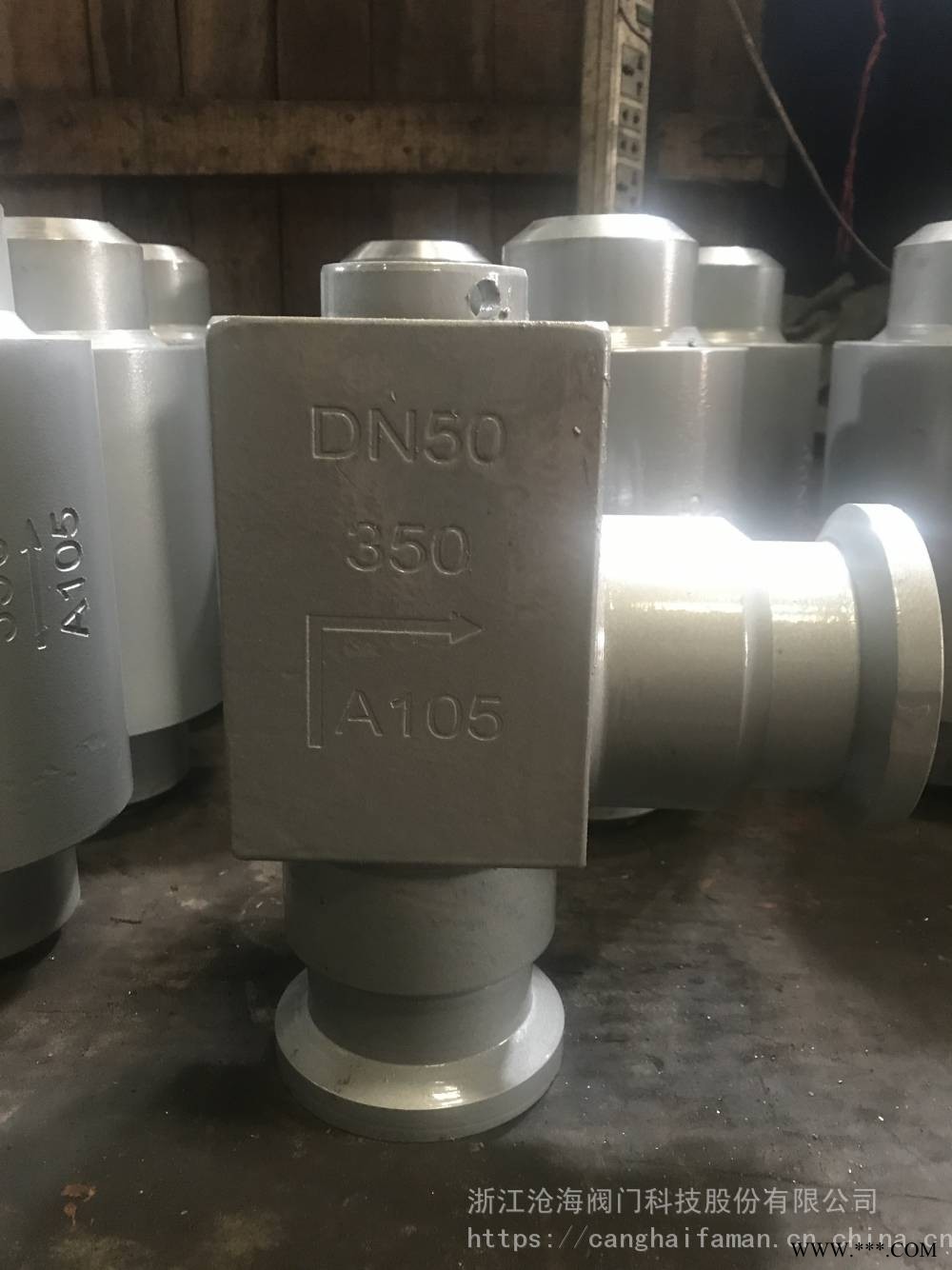

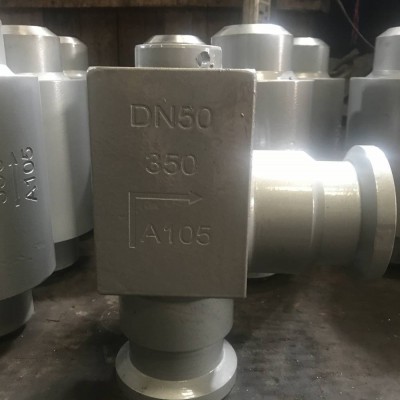

| 产品特性 : | 角式卡箍 | 品牌 : | CHVJ |
| 型号 : | H83Y | 材质 : | 铸钢 |
| 连接形式 : | 卡箍 | 加工定制 : | 否 |
| 种类 : | 角式 | 结构形式 : | 升降式 |
| 公称通径 : | 25-400 | 适用介质 : | 油品 |
| 形态 : | 角式 | 压力环境 : | 高压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 自动 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直角式 |
一、工作原理
阀瓣通过弹簧的压缩变形来增加阀瓣的密封预紧力，使初始密封更加可靠，当进口端介质压力大于弹簧的压缩力时，阀瓣向开启方向移动，此时阀门打开，流体通过支架的导流槽流入阀后；而当进口端压力降低时，阀瓣封闭，再加上介质回流的压力，使阀瓣比压达到密封要求而形成密封。角式的是因为设计上的需要而改变通水方向!其作用是一样的!
二、适用范围
该产品适用于公称压力PN≤42.0MPa,温度t≤120摄氏度的水、油品、等介质的管路上，作为介质流量和压力的启、闭装置。
三、性能规范
技术参数 |
压力等级（MPa） |
||||||
16.0 |
20.0 |
25.0 |
32.0 |
35.0 |
42.0 |
||
公称压力（MPa） |
16.0 |
20.0 |
25.0 |
32.0 |
35.0 |
42.0 |
|
试验压力（MPa） |
强度 |
24.0 |
30.0 |
37.5 |
48 |
52.5 |
63 |
密封 |
17.6 |
22 |
27.5 |
35.2 |
38.5 |
46.2 |
|
适用介质 |
水、油品、等 |
||||||
工作温度 |
-29～120℃ |
||||||
四、采用标准
阀门制造：GB12235
结构长度：GB/T12221-1989
法兰端：GB/T9113-2000
五、主要零件材料
零 件 名 称 |
材 料 |
标 准 |
阀体1、阀体2 |
碳素钢锻件 |
A105 GB12228 |
支 架 |
优质碳素钢 |
WCB GB12229 |
阀 瓣 |
铬不锈钢+STL |
Cr13 GB1220 |
O形密封圈 |
耐油橡胶 |
I-2 HG4-329 |
六、使用保养及注意事项
1、产品出厂前均作了强度试验和密封试验，使用时除两端外的其他连接处均应保持初始状态。
2、本系列产品外壳上有介质流向标志，
3、如因易损件损坏而泄漏，要及时更换易损件。
4、检修过程中，要将阀门内腔清洗干净，组装时注意保护密封胶圈，防止磕坏而造成泄漏。同时在各运动部位加入一定量的润滑脂。
7、阀门储存停用期间，应将阀瓣处于关闭位置，长期存放应置于通风干燥处，定期检查保养。
订货须知：
尊敬的用户您好：如果在您确定要使用H83Y角式止回阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。
一、1.产品名称与型号，2.阀门的口径，3.阀门使用的管道压力，4.阀门的主体材质，5,工况的使用温度，是否带附件以便我们 为您正确选型。
二、若已经由设计单位选定H83Y角式止回阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的沧海阀门技术人员免费为您审核把 关。
