| 品牌 : | 宣球 | 型号 : | HC44X-10C |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | SFCV橡胶瓣式 |
| 结构形式 : | 旋启式 | 公称通径 : | 600 |
| 适用介质 : | 水 | 形态 : | 旋塞式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | 40-800 |

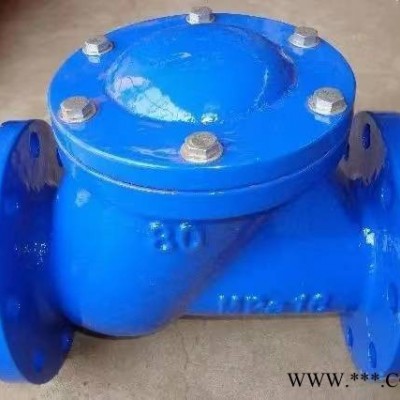

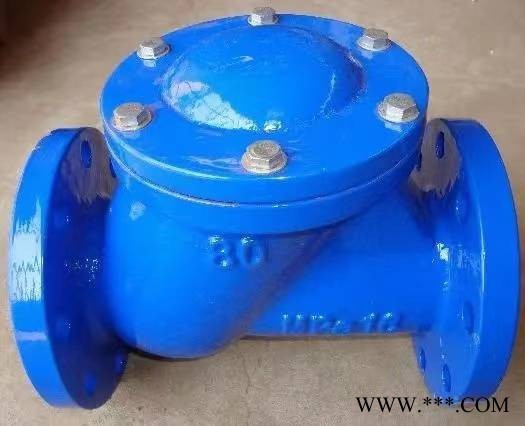

HC44X橡胶瓣止回阀的主要零件材料：
型号 |
阀体 |
阀瓣 |
HC44X-10Q |
QT450 |
丁晴橡胶NBR0 |
HC44X-16Q |
HC44X橡胶瓣止回阀的主要性能参数：
型号 |
公称压力PN(MPa) |
壳体试验压力（MPa） |
密封试验压力（MPa） |
工作温度（℃） |
适用介质 |
HC41X-10Q |
1.0 |
1.5 |
1.1 |
≤80 |
水、油品等 |
HC41X-16Q |
1.6 |
2.4 |
1.76 |
≤80 |
HC44X橡胶瓣止回阀主要外形连接尺寸 ：
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
L |
200 |
213 |
238 |
292 |
326 |
358 |
495 |
620 |
692 |
