| 品牌 : | MJV/闽嘉 | 型号 : | H76W-16P不锈钢304对夹式蝶形双瓣止回阀 单向逆止阀 |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 订货号 : | 100（mm） | 加工定制 : | 是 |
| 货号 : | 400 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | 25 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电磁 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 规格 : | 100 | 是否跨境货源 : | 否 |

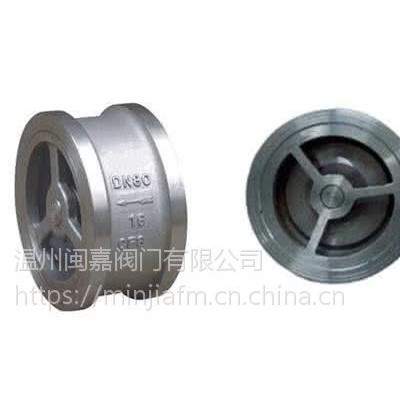

H76W-16P不锈钢止回阀产品简介：
H76W-16P型号不锈钢蝶形对夹止回阀的阀瓣为双阀瓣结构，当介质压力进入时，两阀瓣像蝴蝶的翅膀一样打开，所以就叫蝶形止回阀。本阀门广泛应用于各种工业领域，如化工厂、电厂、污水处理厂、冶金、矿厂、印染纺织、石油天然气、建筑等，是管道上不可缺少的阀门之一。
H76W-16P不锈钢止回阀主要性能及结构特点：
1.蝶形双阀瓣结构，重量轻，安装方便，成本低。
2.依靠弹簧关闭，具有密封性能好的特点。
3.直流结构，流速快，流量大。
4.全部有不锈钢材料加工，具有耐腐蚀、耐高温、耐磨。
5.阀瓣打开时，阀座密封与碟瓣密封完全脱离没有摩擦，所以密封使用寿命长，经久耐用。
H76W-16P不锈钢止回阀零件材料参数：
阀体及蝶瓣：铸造类不锈钢CF8
阀杆轴芯：锻造类不锈钢SS304
弹簧：不锈钢304
阀门外形结构及连接尺寸：
公称通径DN(mm) |
L(mm) |
H(mm) |
D(mm) |
|
1.0MPa |
1.6MPa |
|||
50 |
43 |
60 |
105 |
105 |
65 |
46 |
73 |
124 |
124 |
80 |
64 |
89 |
142 |
142 |
100 |
64 |
110 |
162 |
162 |
125 |
70 |
141 |
192 |
192 |
150 |
76 |
168 |
218 |
218 |
200 |
89 |
219 |
272 |
273 |
250 |
114 |
273 |
328 |
328 |
300 |
114 |
324 |
378 |
384 |
350 |
127 |
356 |
438 |
444 |
400 |
140 |
418 |
489 |
495 |
450 |
152 |
457 |
540 |
555 |
500 |
152 |
526 |
594 |
616 |
600 |
178 |
626 |
695 |
734 |
