| 品牌 : | MJV/闽嘉 | 型号 : | 耐磨损矿浆三通换向止回阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | 25 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电磁 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 规格 : | 100 |

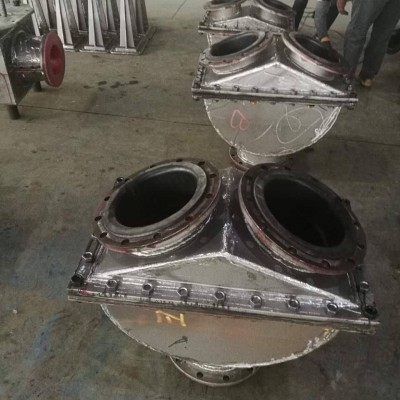

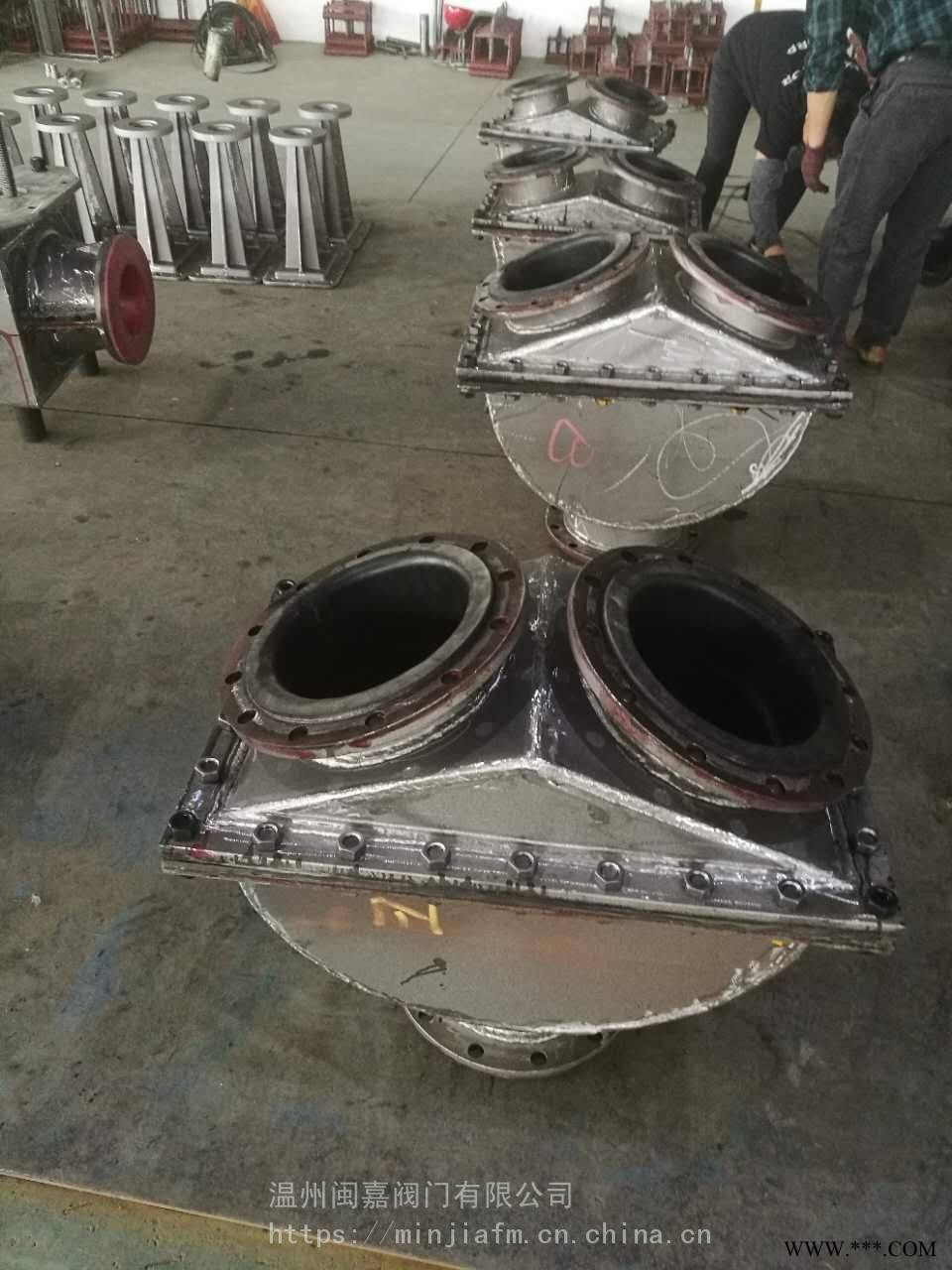

H49J矿浆三通换向止回阀
【产品概述】
H49J矿浆换向止回阀主要用于各类选矿工、化工厂、水处理厂、大型润滑系统（用作梭阀）等处。用于各类选矿厂的矿浆输送管线中时，该部件内壁及阀体本身衬有耐磨橡胶及P0，以延长使用寿命；用于各类化工或水处理厂时，该件由不锈钢材质制成或内壁及阀休衬有特殊耐磨防腐蚀材料；用于大流量润滑系统时，内壁或阀体衬有耐油橡胶及P0或聚胺脂等耐油材料。H49J矿浆换向止回阀用于选矿厂和矿浆输送管线中，可在渣浆泵运转过程中，自动切换矿浆输送方向。从而省去人工控制的矿浆流动方向工序，节省人力，方便操作，从而使整个工艺系统运行更加可靠。
【主要参数】
1、工作压力：≤,一般为;
2、密封试验压力
3、强度试验压力
4、工作温度：≤75℃；
5、工作介质：水、矿浆、尾浆（其它介质用户需在订货时特殊提出要求）；
6、耐磨性能：可根据用户要求，选用不同种类橡胶与输送管线寿命相匹配
【工作原理】
该部件的A、B口与渣浆泵的输出口连接，C口为输出端，与系统管道相连接。当与A端相连的泵工作时，矿浆压力（一般为0.5MPa左右）顶开阀体3,阀体3在滚道2的限制下自动移向左侧B端的阀座上，该阀体靠矿浆的压力B端阀座紧密接触，从而实现良好的密封，而矿浆由C口并向系统中输送；当工艺要求B端渣浆泵工作时，A端停止工作并泄压，B端渣浆开启动行，则阀体3在矿浆压力作用下，移向右侧阀座，此时A端密封，矿浆由B口进入流向C口输出。
【主要参数】
产品型号 |
公称通径 |
公称压力 |
连接形式 |
结构形式 |
工作介质 |
H49J-10C |
50mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
65mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
80mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
100mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
125mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
150mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
200mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
250mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
300mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
350mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
400mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
450mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
H49J-10C |
500mm |
1.0-2.5MPa |
法兰 |
三通换向 |
水、矿浆、尾浆 |
