| 产品特性 : | 旋启式 | 品牌 : | TOZEN滔辰 |
| 型号 : | GSCV | 材质 : | 黄铜 |
| 连接形式 : | 螺纹 | 加工定制 : | 否 |
| 种类 : | 旋启式 | 结构形式 : | 旋启式 |
| 公称通径 : | 15-50 | 适用介质 : | 水 |
| 形态 : | 旋转式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 水力控制 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 | 规格 : | 齐全 |

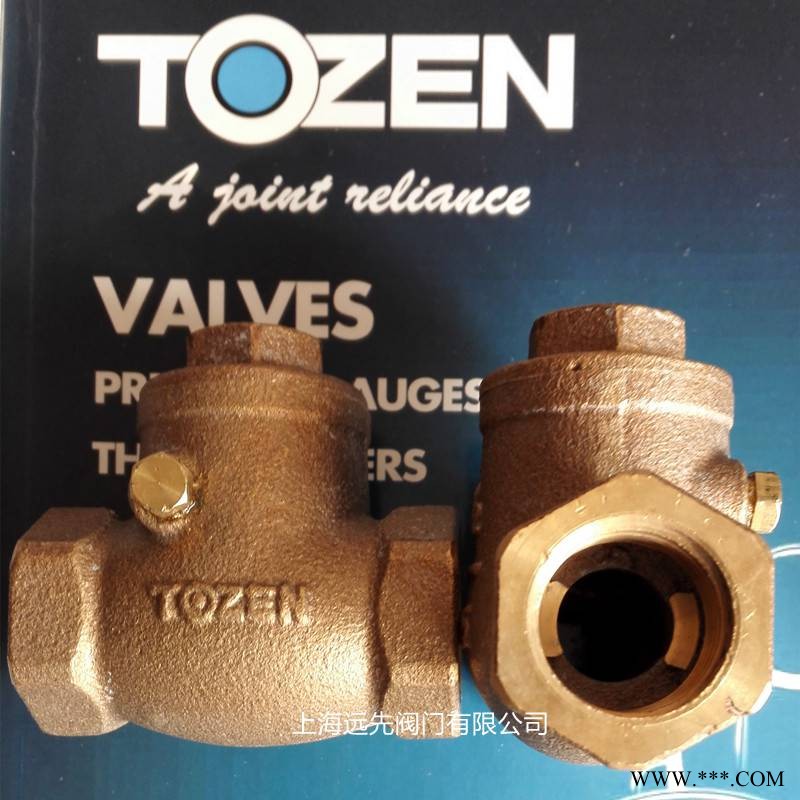

TOZEN滔辰GSCV青铜摆荡式止回阀以青铜材质为阀体，内螺纹连接，旋启式（摆荡式）设计，适用于水平管道或者垂直管道安装使用，介质为干净液体！上海远先阀门供应TOZEN滔辰止回阀，旋启式止回阀，双瓣对夹式止回阀，消声止回阀，升降式止回阀。
TOZEN滔辰GSCV青铜摆荡式止回阀介绍：
BRonZE SWING CHECK VALVE
青铜止回阀
SPECIFICATION 规格
SCREWED CAP ・ SWING TYPE DISC ・ INTEGRAL SEAT
THREADED TO BS 21 (ISO 7) / ASME B1.20.1
SIZE RANGE : 15mm (1/2") ~ 50mm (2")
螺纹阀帽 ・ 旋启式阀板 ・ 整体阀座
螺纹符合BS 21(ISO 7) / ASME B1.20.1
口径范围 ： 15mm（1/2"） ~ 50mm(2")
PRESSURE RATINGS 压力等级
| Working Pressure 工作压力 |
300 psi (20.7 bar) WOG Non-Shock 150 psi (10.3 bar) Saturated Steam |
| Testing Pressure 测试压力 | Shell（阀体） : 450 psi (31 bar) Hydrostaic 液压 Seat（阀座） : 330 psi (22.7 bar) Hydrostaic 液压 80 psi (5.5 bar) Air 气压 |
MATERIALS 材质表
| Part 部件 |
Material 材质 |
ASTM 美标 |
BS 英标 |
| Body 阀体 |
Bronze (Gummetal) 青铜 |
B584 C84400 |
1400 LG1 |
| Cap 阀帽 |
Bronze (Gummetal) 青铜 |
B16 C36000 |
2874 CZ121 |
| Disc 阀板 |
Brass 黄铜 |
B16 C36000 |
2874 CZ121 |
| Hinge Pin 销子 |
Brass Rod 棒材黄铜 |
B16 C36000 |
2874 CZ121 |
DIMENSIONS 口径尺寸
| Size |
L |
H |
Weight |
||||
| [mm] |
[inch] |
[mm] |
[inch] |
[mm] |
[inch] |
[kg] |
[lb] |
| 15 | 1/2 |
59 |
2.3 |
39 |
1.5 |
0.3 |
0.66 |
| 20 | 3/4 |
69 |
2.7 |
45 |
1.8 |
0.4 |
0.88 |
| 25 | 1 |
80 |
3.1 |
53 |
2.1 |
0.7 |
1.54 |
| 32 | 1-1/4 |
92 |
3.6 |
61 |
2.4 |
0.9 |
1.98 |
| 40 | 1-1/2 |
102 |
4.0 |
67 |
2.6 |
1.4 |
3.09 |
| 50 | 2 |
121 |
4.7 |
79 |
3.1 |
2.3 |
5.07 |
| 65 | 2-1/2 |
136 |
5.4 |
85 |
3.3 |
2.7 |
5.95 |
| 80 | 3 |
147 |
5.8 |
92 |
3.6 |
3.2 |
7.05 |
| 100 | 4 |
179 |
7 |
110 |
4.3 |
5.6 |
12.3 |
