| 品牌 : | 宣球 | 型号 : | H76W-16R DN100 |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 订货号 : | 48595 | 加工定制 : | 是 |
| 货号 : | 28595 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | 100 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | 100 | 是否跨境货源 : | 否 |
品名称：国标升降式止回阀
产品型号： H76H
产品口径： DN40-500
产品压力： 0.6~10.0Mpa
产品材质： 铸钢、不锈钢、合金钢等
产品简介： 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
应用规范
设计制造按GB/T 12235-89
结构长度按GB/T 12221-89
法兰尺寸按JB/T 79-94 GB/T 9113-2000
检验标准按GB/T 9092、GB/T 13927-92
一、概述

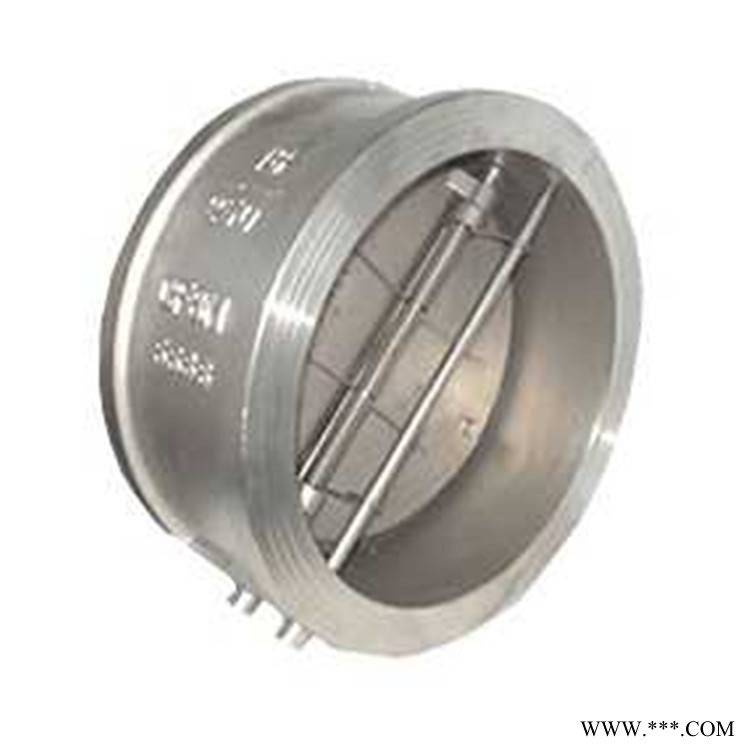

H76型止回阀创新的双阀瓣结构采用两个弹簧负载阀瓣（半阀瓣），悬挂在中心垂直的铰链销钉上。当流体开始流动时，阀瓣在作用于密封表面中心的合力（F）作用下开启。起着反作用的弹簧支撑力（Fs）的作用点位于阀瓣面中心外的位置，使得阀瓣根部首先开启。从而有效避免了旧型常规阀门在阀瓣开启时所出现的密封表面摩擦现象。
当流速减缓，扭转弹簧自动反作用，使得阀瓣关闭，向阀体阀座靠近，减少了关闭的行程距离和时间。当流体倒流时，阀瓣逐渐靠近阀体阀座，阀门的动态反应随之大大加速。这就戏剧性地减小了水锤现象的影响，从而实现无撞击性能。
在关闭时，弹簧力作用点的作用使得阀瓣顶端首先关闭。这就防止了阀瓣根部的出现咬磨现象，使的阀门能够保持更长时间的整体的密封性
二、主要性能参数
型号 |
公称压力PN(MPa) |
试验压力PS(MPa) |
工作温度(℃) |
适用介质 |
|
壳体 |
密封 |
||||
H76H-16P |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸体、油品等 |
H76H-25 |
2.5 |
3.75 |
2.75 |
≤235 |
|
H76W-25H |
≤300 |
||||
H76H-25P |
≤200 |
等腐蚀性介质 |
|||
H76W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸体、油品等 |
H76H-40P |
≤200 |
等腐蚀性介质 |
|||
三、主要材料
规格型号 |
阀体 |
阀瓣 |
弹簧 |
H76H-25 |
QT400-15 |
25 |
50CrCA |
H76W-25H、H76W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9Ti |
H76H-16P、H76H-25P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
四、尺寸参数
| 公称压力 PN(MPa) |
1.0 | 1.6 | 2.5 | 4.0 | ||||
| 尺寸(mm) | 尺寸(mm) | 尺寸(mm) | 尺寸(mm) | |||||
| 公称通径 DN(mm) |
L | D | L | D | L | N | L | N |
| 50 | 60 | 109 | 60 | 109 | 60 | 109 | 60 | 109 |
| 65 | 67 | 129 | 67 | 129 | 67 | 129 | 67 | 129 |
| 80 | 73 | 144 | 73 | 144 | 73 | 144 | 73 | 144 |
| 100 | 73 | 164 | 73 | 164 | 73 | 170 | 73 | 170 |
| 125 | 86 | 194 | 86 | 194 | 86 | 197 | 86 | 197 |
| 150 | 98 | 220 | 98 | 220 | 98 | 227 | 98 | 227 |
| 200 | 127 | 275 | 127 | 275 | 127 | 287 | 127 | 293 |
| 250 | 146 | 330 | 146 | 332 | 146 | 343 | 146 | 355 |
| 300 | 181 | 380 | 181 | 387 | 181 | 403 | 181 | 420 |
| 350 | 184 | 440 | 184 | 447 | 184 | 460 | 222 | 478 |
| 400 | 191 | 492 | 191 | 498 | 191 | 518 | 232 | 549 |
| 450 | 203 | 542 | 203 | 558 | 203 | 568 | - | - |
| 500 | 219 | 597 | 219 | 620 | 219 | 624 | - | - |
| 600 | 222 | 698 | 222 | 734 | 222 | 734 | - | - |
