| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | ACH41H | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 是 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 工作温度 : | 常温 |

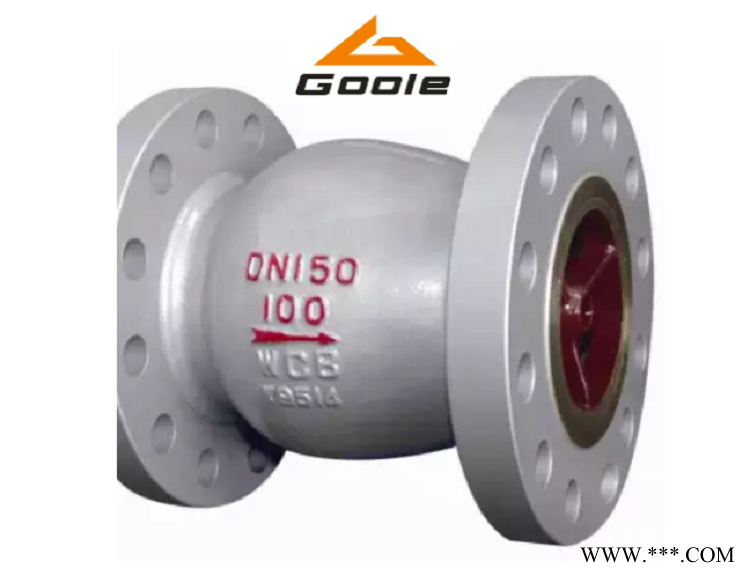

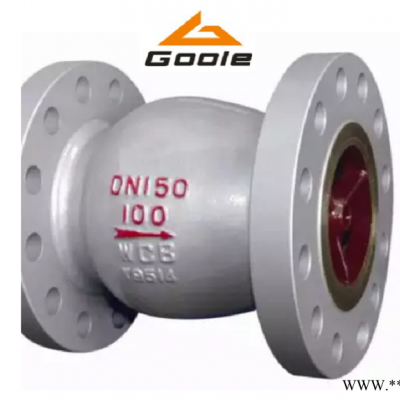

产品名称：轴流式止回阀
产品型号：ACH41W/H -100C/p
压力等级：PN16-250 美标：150Lb-1500Lb
公称通径：DN40-500mm
一.轴流式止回阀产品标准：
设计与制造 |
结构长度 |
法兰连接尺寸 |
试验与检验 |
GB/T 21387 |
GB/T 12221 |
GB/T 9113.1-9113.2 |
JB/T 9092 |
二.轴流式止回阀产品特点：
1. 产品由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安全。
2. 阀体，阀瓣，尾椎设计成流线型通道，具有良好的流体性能，限度减少流阻和压力。
3. 运用弹簧材料HT/INCONELX-750，具有优良的耐腐性能，抗氧化的机械性能，确保弹簧长期工作情况下，运行状态
4. 静音式运行，从而消除阀门管道中的噪音和水锤确保设备和管道安全。
5. 开启与关闭反应迅速，高可靠的预压弹簧使阀瓣对流体压力变化快速反应。
6. 结构紧凑，方便安装，垂直，水平安装都可。
7. 阀门采用合金钢堆焊密封面，耐腐，寿命长。
8. 阀门的压力范围比较广。
三、轴流式止回阀的性能规范：
型号 |
ACH41H-16C/P |
ACH41H-25C/P |
ACH41W-40 |
ACH41W-64 |
ACH41H-100 |
公称压力 |
PN16 |
PN25 |
PN40 |
PN64 |
PN100 |
| 壳体强度 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
高压密封 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
适用介质 |
水、油品、气体等 |
||||
适用温度 |
≤400℃ |
||||
四、轴流式止回阀主要部件材质：
阀体 |
阀瓣 |
导流罩 |
密封副 |
阀杆 |
弹簧 |
铸钢WCB CF8 |
铸钢WCB CF8 |
铸钢WCB CF8 |
堆焊不锈钢 |
1Gr18Ti9 |
HT/INCONELX-750 |
五.ACH41H-16C/P轴流式止回阀部分外形与连接尺寸：
DN |
PN |
法兰连接尺寸 |
外形尺寸 |
||||
D |
D1 |
D2 |
b |
Z-d |
L |
||
50 |
16 |
165 |
125 |
99 |
20 |
4-18 |
120 |
80 |
16 |
200 |
160 |
132 |
20 |
8-18 |
180 |
100 |
16 |
220 |
180 |
156 |
22 |
8-18 |
240 |
150 |
16 |
285 |
240 |
211 |
24 |
8-22 |
350 |
200 |
16 |
340 |
295 |
266 |
24 |
12-22 |
450 |
