| 产品特性 : | 消除水锤好 | 品牌 : | 欧业阀门 |
| 型号 : | HQ41X | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 是 |
| 种类 : | SFCV橡胶瓣式 | 结构形式 : | 升降式 |
| 公称通径 : | 15-500 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
| 规格 : | 15-500 |
产品用途

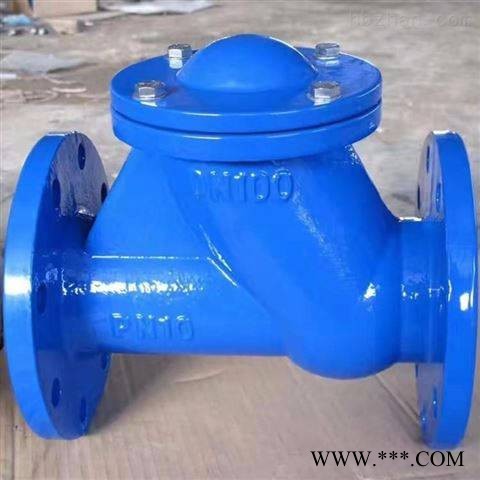

滑道滚球式止回阀采用了橡胶包皮滚球作为止回阀瓣特点，在介质或介质压力的作用下，可在阀体内的整体式滑道上作上下滚动，从而打开或关闭阀门，密封性能良好，消声式关闭，不会产生水锤。HQ41X滑道滚球式止回阀的阀体设计采用全水流通道，流量大，阻力小，水头损失比旋启式小50%，水平或垂直安装均可，可用于冷水、热水、工业用水及生活污水管网，HQ41X滑道滚球式止回阀更适合安装在潜水排污泵的进出口，介质温度为0~80℃。为了防止介质逆流，在设备、装置和管道上都应安装止回阀
技术参数
型 号 公称压力MPa 壳体试验
压力MPa 密封试验
压力MPa 阀体、阀盖材料
HQ41X-10 1.0 1.5 1.1 H200
HQ41X-16 1.6 2.4 1.76
连接尺寸
公称通径DN(mm) L H
50 180 185
65 200 210
80 260 245
100 300 280
125 350 335
150 400 400
200 500 495
250 670 600
300 830 715
350 960 820
