| 品牌 : | 宣球 | 型号 : | H42X-10 DN65 |
| 用途 : | 放水 | 驱动方式 : | 水力控制 |
| 形态 : | 蝶式 | 订货号 : | 48596 |
| 货号 : | 28595 | 材质 : | 铸铁 |
| 适用范围 : | 管道末端 | 产品别名 : | 莲蓬头 |
| 连接形式 : | 法兰 | 公称通径 : | 65 |
| 适用介质 : | 水，腐蚀性液体 | 主体材料 : | 铸铁 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 大型 |
| 流动方向 : | 单向 | 零部件及配件 : | 密封垫 |
| 规格 : | 65 | 是否跨境货源 : | 否 |
一、底阀概述：

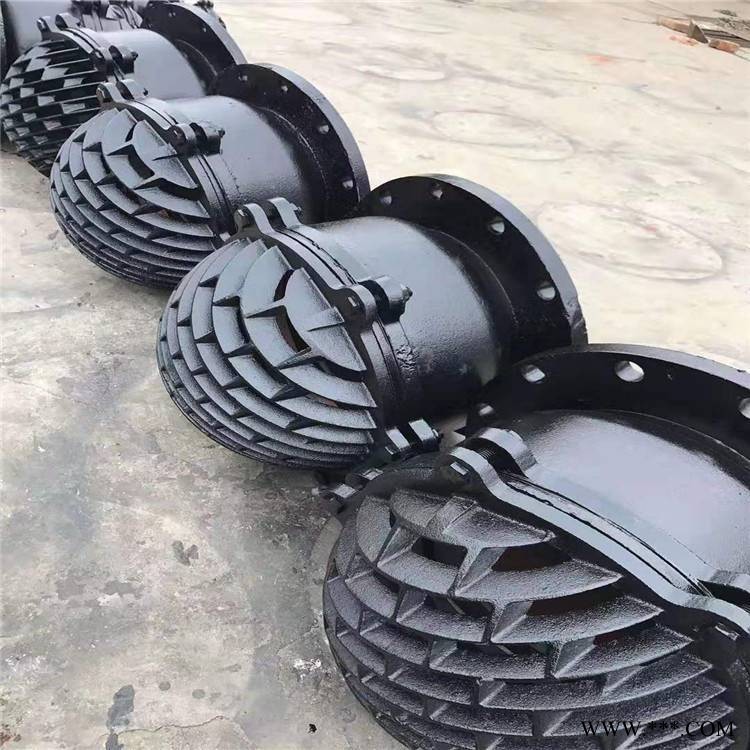

本阀安装在水泵吸水管路的底端，能自动阻止流体倒流。
二、性能与用途：
该阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。
三、结构与原理：
本阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.
四、性能参数:
工作压力0.25Mpa,0.6Mpa口径:25-1200mm工作介质为常温下的水,液体
单瓣H42,双瓣H42, 多瓣H45
五、不锈钢底阀主要技术参数：
型号 |
公称压力 |
试验压力 |
工作温度 |
适用介质 |
|
强度 |
密封 |
||||
H42W-2.5 |
0.25 |
0.4 |
0.28 |
≤100 |
水、酸、 |
六、主要连接尺寸参数：
| 型号 | 公称压力 DN（mm） |
尺寸（mm） | 重量kg | |||||||
| D | D1 |
D2 |
b-f |
Z-фd |
D0 |
H0 |
h |
|||
H42W-2.5 |
50 |
140 |
110 |
90 |
16-3 |
4-14 |
132 |
17 |
135 |
3.6 |
65 |
160 |
130 |
110 |
16-3 |
4-14 |
167 |
25 |
175 |
6 |
|
80 |
165 |
150 |
125 |
18-3 |
4-18 |
196 |
32 |
190 |
8 |
|
100 |
205 |
170 |
145 |
18-3 |
4-18 |
243 |
40 |
225 |
13.5 |
|
125 |
235 |
200 |
175 |
20-3 |
8-18 |
274 |
43 |
270 |
18 |
|
150 |
260 |
225 |
200 |
20-3 |
8-18 |
311 |
58 |
303 |
23.5 |
|
200 |
315 |
280 |
255 |
22-2 |
8-18 |
402 |
65 |
380 |
45 |
|
250 |
370 |
335 |
310 |
24-3 |
12-18 |
458 |
84 |
500 |
75 |
|
300 |
435 |
395 |
362 |
24-4 |
12-23 |
515 |
90 |
540 |
110 |
|
350 |
485 |
445 |
412 |
26-4 |
12-23 |
600 |
130 |
600 |
164 |
|
400 |
535 |
495 |
462 |
28-4 |
16-23 |
650 |
160 |
710 |
200 |
|
