| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | DXH747H | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 是 |
| 种类 : | DDCV双瓣式 | 结构形式 : | 蝶式 |
| 公称通径 : | DN100 | 适用介质 : | 水 |
| 形态 : | 蝶式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 电磁 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 | 规格 : | DN100 |

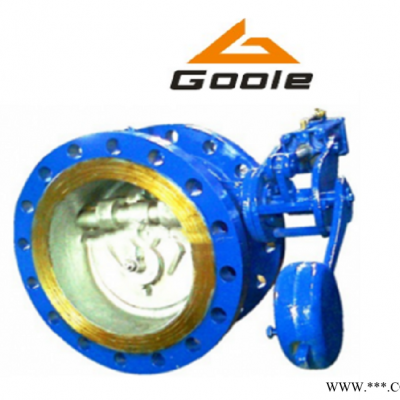

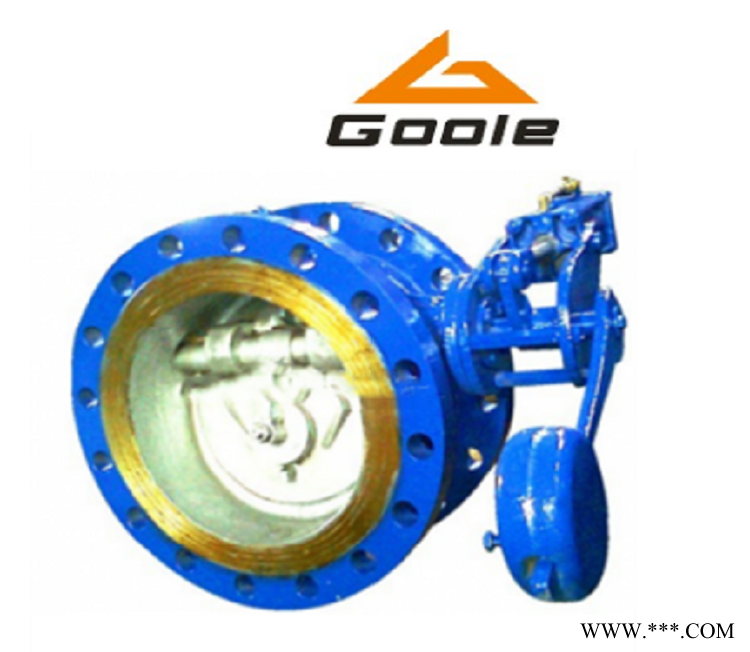

阀门为阀座为倾斜式，阀门启闭行程短，启闭性能好。蝶板为双阀瓣双偏置结构，阀门启闭运动合理。采用橡胶及多层次密封金属密封，密封性能好，使用寿命长。蝶板/阀轴启闭灵活、无卡滞。摩擦副材料的选择、配对、密封结构形式及安装方位的设计可确保阀板阀轴运动部件长期使用保持良好的转动性能。阀门结构长度按国标规定，结构长度短，重量轻。
一、性能及特点：
阀座为倾斜式，阀门启闭行程短，启闭性能好。
蝶板为双阀瓣双偏置结构，阀门启闭运动合理。
采用橡胶及多层次密封金属密封，密封性能好，使用寿命长。
蝶板/阀轴启闭灵活、无卡滞。
摩擦副材料的选择、配对、密封结构形式及安装方位的设计可
确保阀板阀轴运动部件*使用保持良好的转动性能。
阀门结构长度按GB12221规定，结构长度短，重量轻。
二、工作原理:
·本产品为无动力式、随水泵运行状态自动启闭的设备。
水泵起动时，本产品自动开阀，重锤抬升，缓缓闭装置油缸活塞杆伸入；
水泵运行时，本产品将稳定在较大开度下平稳工作。
·正常或事故停泵时，本产品分快、慢两个阶段自动关闭。
快关阶段：停泵时，大阀瓣在自重力矩、重锤、及倒流水的作用下大阀瓣带动小阀瓣快
速关闭，截止80-85%的倒流水。
慢关阶段：快关阶段结束，由缓闭装置油缸预先设定的节流元件对油
缸中循环工作的液压油进行节流，产生阻尼，小阀瓣随其
控制慢慢关闭；其节流元件可视管道压力进行微量调节，
可满足不同工况需要，缓闭性能良好。
