| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | HH48X | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 否 |
| 种类 : | NRVR静音式 | 结构形式 : | 蝶式 |
| 公称通径 : | 齐全 | 适用介质 : | 水 |
| 形态 : | 蝶式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 | 规格 : | 齐全 |
一、产品概述

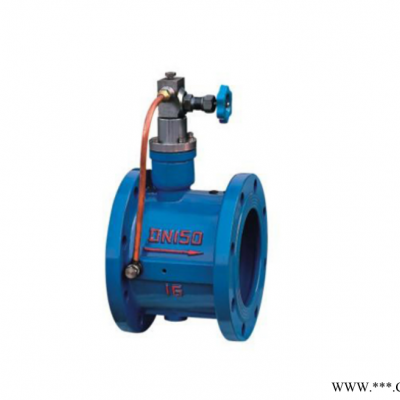

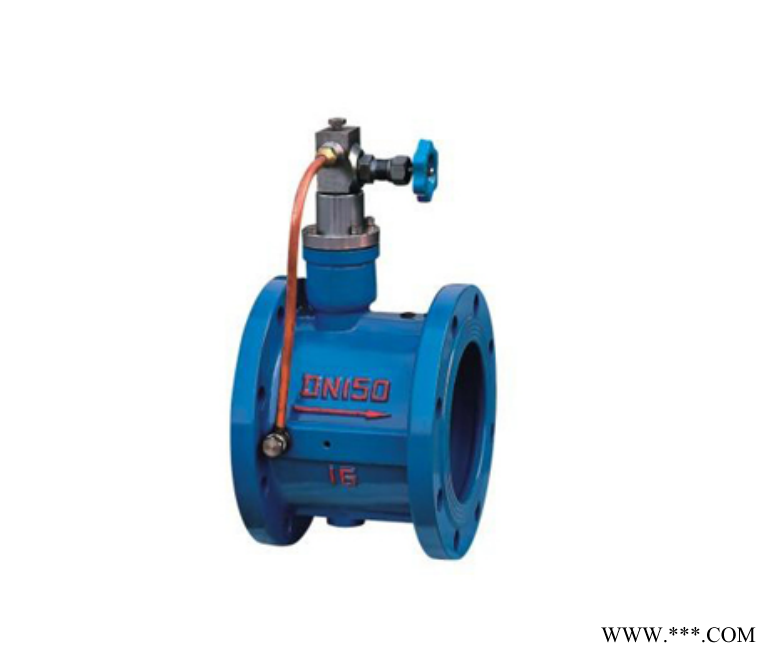

HH48X消声缓闭止回阀可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效的限制破坏性水锤，保证管线的使用安全。微阻缓闭蝶式止回阀具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好的节能效果等特点。HH46X/HDH48X/HH49X系列微阻缓闭蝶式止回阀已经被各大工业、城建等行业广泛的推广应用，反应良好。
二、安装方法
1.HH48X消声缓闭止回阀可以水平安装（箭头平行水平地面），也可以垂直安装（箭头与水平地面垂直方向），一般DN大于400的hao采用水平方向安装。
2. 安装前应对管道进行清洗，对闪光灯全面检查，确保无损之后再装入管路，装入时注意箭头所指方向与介质运行方向*。
3. 在该阀的进口处应安装过滤器，出口处要安装一台蝶阀或闸阀，以便于该阀门及其它设备维修。
4. 在坚固法兰连接螺栓时，应注意对称均匀坚固。
三、技术参数
型号 |
公称压力（MPa） |
强度试验压力（MPa） |
密封压力（MPa） |
适用温度（℃） |
适用介质 |
缓闭时间 |
HH46X |
1.0 |
1.5 |
1.1 |
≤80 |
海水 |
≤60秒 |
1.6 |
2.4 |
1.76 |
||||
2.5 |
3.75 |
2.75 |
四、零件材质
零件名称 |
阀体 |
阀瓣 |
阀杆、油缸、活塞 |
弹簧 |
阀座 |
材料 |
铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁晴橡胶 |
五、连接尺寸
公称压力 |
公称通径 |
尺寸（mm） |
公称压力 |
公称通径 |
尺寸（mm） |
||||
L |
H |
H1 |
L |
H |
H1 |
||||
1.0 1.6 2.5 |
40 |
140 |
200 |
88 |
1.0 1.6 2.5 |
350 |
290 |
480 |
297 |
50 |
150 |
215 |
98 |
400 |
310 |
550 |
324 |
||
65 |
170 |
225 |
108 |
450 |
330 |
585 |
351 |
||
80 |
180 |
235 |
118 |
500 |
350 |
640 |
379 |
||
100 |
190 |
280 |
130 |
600 |
390 |
720 |
434 |
||
125 |
200 |
290 |
148 |
700 |
430 |
780 |
491 |
||
150 |
210 |
310 |
172 |
800 |
470 |
840 |
549 |
||
200 |
230 |
350 |
210 |
900 |
510 |
990 |
600 |
||
250 |
250 |
415 |
240 |
1000 |
550 |
1050 |
655 |
||
300 |
270 |
450 |
264 |
1200 |
630 |
1210 |
770 |
||
