| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | H74Ⅱ型 | 材质 : | 不锈钢 |
| 连接形式 : | 对夹 | 加工定制 : | 否 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 工作温度 : | 常温 |

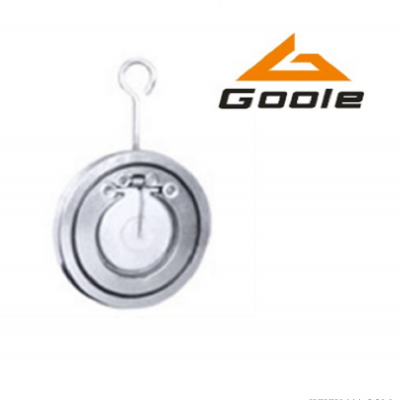

一、H74 Ⅱ型对夹薄型止回阀的简单介绍
概述：本厂生产的H74Ⅰ型、Ⅱ型对夹圆片式止回阀，是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所 为
二、H74 Ⅱ型对夹薄型止回阀的详细信息
概述：本厂生产的H74Ⅰ型、Ⅱ型对夹圆片式止回阀，是一种超薄形止回阀，它具有结构简单，外形美观、重量轻，安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所 为适用。
◆ 主要技术参数： 工作压力 1.6MPa 、2.5MPa、 150Lb、300Lb 工作温度 t≤400℃ 适用介质 油、水、酸碱等液体
◆主要外形尺寸： NO 部件名称 数量 材质 1 阀体 1 WCB、304、316、316L 2 "O"型密封圈 2 丁腈橡胶、氟橡胶 3 阀板 1 304、316、316L 4 "O"型密封圈 1 丁腈橡胶、氟橡胶 5 吊钩 1 304 6 小压盖 2 304、316、316L 7 弹簧轴 1 304、316、316L 8 开槽半沉头螺钉 2 304、316、316L 9 大压盖 2 304、316、316L 10 开槽半沉头螺钉 2 304、316、316L 11 弹簧 1 304、316、316L
◆主要外形尺寸：
| NO | 部件名称 | 数量 | 材质 |
| 1 | 阀体 | 1 | WCB、304、316、316L |
| 2 | "O"型密封圈 |
2 | 橡胶、氟橡胶 |
| 3 | 阀板 | 1 | 304、316、316L |
| 4 | "O"型密封圈 | 1 | 丁橡胶、氟橡胶 |
| 5 | 吊钩 | 1 | 304 |
| 6 | 小压盖 | 2 | 304、316、316L |
| 7 | 弹簧轴 | 1 | 304、316、316L |
| 8 | 开槽半沉头螺钉 | 2 | 304、316、316L |
| 9 | 大压盖 | 2 | 304、316、316L |
| 10 | 开槽半沉头螺钉 | 2 | 304、316、316L |
| 11 | 弹簧 | 1 | 304、316、316L |
