| 产品特性 : | 质量保障 | 品牌 : | 工奥阀门 |
| 型号 : | DXH944 | 材质 : | 碳钢 |
| 连接形式 : | 法兰 | 加工定制 : | 是 |
| 种类 : | 蝶形 | 结构形式 : | 蝶式 |
| 公称通径 : | DN50-DN300 | 适用介质 : | 水 |
| 形态 : | 蝶式 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 电磁 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 | 规格 : | DN50 |

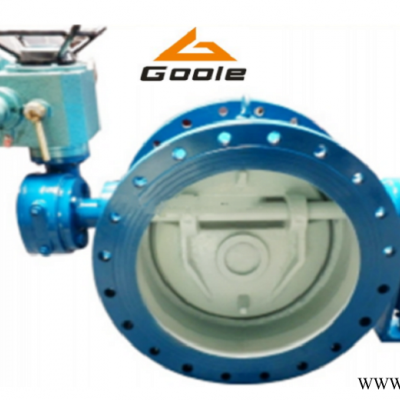

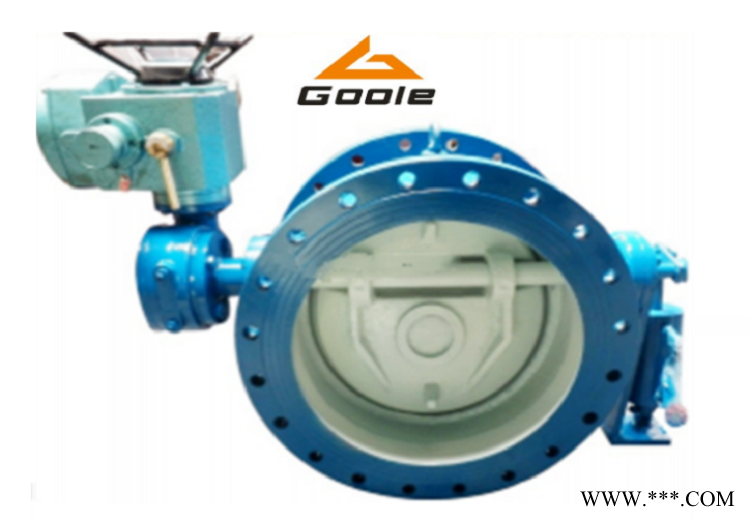

一、多功能硬密封缓开缓闭止回阀产品介绍
本产品是一种新型多功能防水锤节能型产品。可广泛应用于石化、冶金、电力及城镇给排水等系统，它在水泵起动或正常停泵时，同时可起 到“出水阀”和“止回阀”运行功能；水泵突然失电，事故停泵时，可自动、有序（快/ 慢两个阶段）关阀，完全起止回阀作用，防止水体倒流，防止破坏性水锤发生，确保泵站安全。
二、多功能硬密封缓开缓闭止回阀性能特点
1、带动力装置及空程耦合器，具有电动。
2、 手动开阀、关阀、短时节流及自动止回功能。
3、采用全金属密封副，使用寿命长，免维护免更换。阀座为倾斜式，阀门启闭行程短，启闭性能良好。
4、关阀缓闭装置性能可靠，一旦与系统调整、匹配好后，可有效防止破坏性水锤的发生。蝶板为双偏置结构，阀门启闭运动合理。
5、阀腔过流元件，按流体力学原理设计，流阻特性好，节能效果明显。
6、轴系轴承部件采用新型自润滑材料可确保阀门长期使用启闭灵活、不卡滞。
7、设弹簧助关机构。结构长度按GB12221 规定，结构长度短，重量轻。
8、使用中注意事项用警示标牌标出，直接告示 操作者；使用操作简单方便。
三、多功能硬密封缓开缓闭止回阀工作原理
本产品带有动力装置、减速箱及空程耦合器，通过减速箱驱动空程耦合器与蝶板/ 阀轴，当两耦合器齿爪结合时，可实现电动/ 手动开阀、关阀、短时节流；当两耦合器齿爪处于空程（大90°）位置时，蝶板可在12°（蝶板倾斜12°）-90°范围内自由运动，在水泵突然失电，事 故停泵时，可自动关阀，完全起止回阀作用。当应用于离心泵时，一般要求关阀（或小开度）起动水泵，本产品可电动关阀，相关机构压住蝶板，建立封闭压力，之后，电动开向运行，相关机构不 再压制蝶板，蝶板在动水作用下开启；水泵运行时，蝶板将稳定在一定开度下平稳工作( 当水泵出口与本产品连接的短管太短、大小头直径比太大时，水泵出口处的水流，将处于湍流状态——设计上应该尽量避免出现这一状态，因为在这一状态下，流阻 大，能耗高；在此情况下，本产品蝶板可能发生振摆，但不影响正常使用）。
四、多功能硬密封缓开缓闭止回阀型号表示
DXH944 H —10 Q （C）
阀体材料代号： Q- 球墨铸铁 C- 碳钢
公称压力（MPa）的10倍数值： 10—公称压力为1.0 MPa
密封副材料代号：H—不锈钢
结构形式代号：4—蝶形缓冲
连接形式代号：4—法兰连接
传动方式代号：9—电动
特殊设计代号：X
—倾斜阀座
特殊设计代号：D—多功能：具有电动开阀、关阀、短时节流、自动止回功能
类型代号： H —阀门类型：止回阀
五、多功能硬密封缓开缓闭止回阀操作
●正常停泵时，可按预先设定的程序，先电动关阀——比如关剩30度；停泵，蝶板将在倒流水作用下， 平稳关阀，起“出水阀”和“止回阀”两类阀门作用。
●事故停泵时，本产品可自动、有序（快/ 慢两阶段）关阀，完全起止回阀作用。
●动力装置——电动执行机构/ 蜗轮减速箱控制信号为4 - 20mA，反馈信号为4 - 20mA；具有就地操作/ 远程控制功能（详见：多回转电动执行器<机构> 操作手册）。
