| 规格 : | DN50-DN600 | 型号 : | 402 |
| 品牌 : | 宁波沃茨 | 产品名称 : | 消声止回阀 |
| 公称压力 : | 1.6MPA | 使用介质 : | 水，蒸汽，油品等 |
| 驱动方式 : | 自动 | 公司性质 : | 外资企业 |

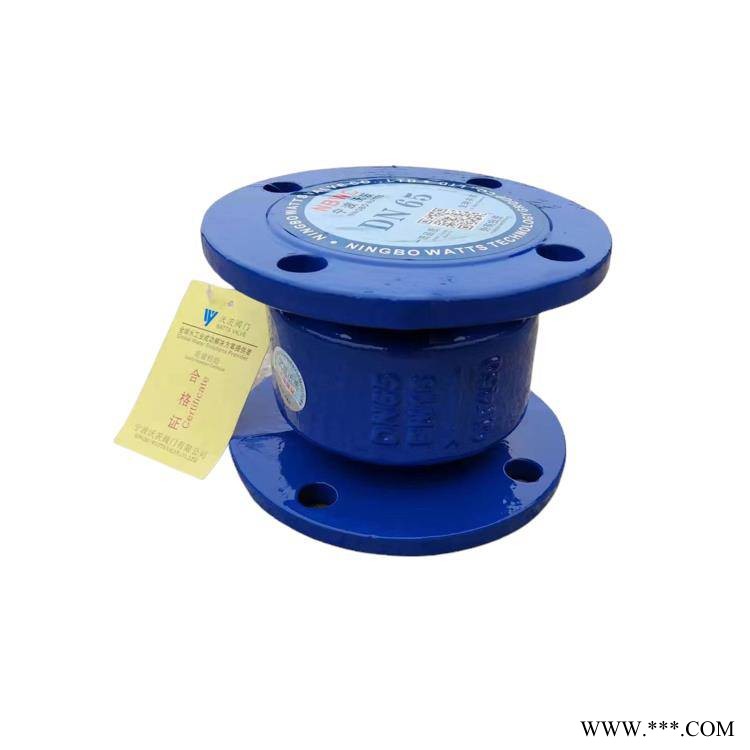

消声止回阀有法兰连接和对夹连接两种连接方式，消声止回阀适用于给排水管道阀瓣采用进出口两端中心轴导向，启闭灵活，定位准确，可水平安装或垂直安装，阀瓣采用弹簧加载，其关闭能减少水锤压力。密封面采用O形圈弹性密封与金属硬密封的组合密封结构，密封性能好，关闭时无噪声。
消声止回阀的安装和使用：
1、阀门通路两端须堵塞，存在干燥通风的室内。如长期存放，应经常检查防锈蚀。
2、安装前应将阀门清洗干净，并在运输过程中造成的缺陷。
3、安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4、阀门安装在水平管道上，阀盖向上。
消声止回阀的原理结构：
1、阀门在使用过程中，介质按图示箭头方向流动。
2、当介质按规定方向流动时，阀瓣受介质力的作用，被开启；介质逆流时，因阀瓣自重和阀瓣受介质反向力的用， 使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
3、阀体及阀瓣的密封面采用不锈钢堆焊。
4、结构长度符合GB/T12221-2005标准，法兰连接符合GB/T17241.6-2008标准
止回阀根据其结构和安装方式可分：
1、旋启式止回阀：阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升蝶式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多瓣式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。
2、升降止回阀：阀瓣沿着阀体垂直中心线滑动的止回阀，消声止回阀只能安装在水平管道上，在高压小口径止回阀上阀瓣可采用圆球。消声止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。其结构与截止阀相似，阀体和阀瓣与截止阀相同。阀瓣上部和阀盖下部加工有导向套简，阀瓣导向简可在阀盏导向简内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自垂降落在阀座上，起阻止介质逆流作用。直通式蝶式止回阀介质进出口通道方向与阀座通道方向垂直；立式升降式止回阀，其介质进出口通道方向与阀座通道方向相同，其流动阻力较直通式小。
3、斜盘止回阀：阀瓣围绕阀座内的销轴旋转的止回阀。比碟式止回阀结构更加简单，只能安装在水平管道上，密封性较好。
4、消声止回阀：阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
5、压紧式止回阀：这种阀门是做为锅炉给水和蒸汽切断用阀，它具有升降式止回阀和截止阀或角阀的综合机能。此外，还有—些不适用于泵出口安装的止回阀，如底阀、弹簧式，Y型等止回阀。
消声止回阀的优点用途：
1、阀瓣采用特别外形设计，阀体采用“腰鼓”外形设计，改善介质流向，降低流阻系数。
2、阀门采用短结构形式，虽然水头损失比升降式静音止回阀稍大些，但体积小、价格便宜。
3、结构紧凑，导向轴与导向架之间装有非金属润滑套，阀瓣升降灵活，不会产生抱死现象。
4、骨架式橡胶密封圈直接镶嵌在阀体上，避免了介质长时间对密封圈的直接冲刷，使用寿命明显延长，坚固耐用。
5、阀瓣启闭行程短，可以有效的防止水锤产生。
6、适用于给排水系统，高层建筑管网，可安装在泵的出口处，结构稍加改动，可做为吸水底阀使用，但不适用于污水管网。
公司生产的主要产品有蝶阀、球阀、闸阀、水力控制阀、伸缩接头、止回阀、过滤器、排气阀、盲板阀等，阀门口径从DN15到DN4000。产品广泛应用于工业、民用、住宅、建筑、石油化工、食品、、饮用水及供水配套工程。 公司集阀门的开发研制、生产、销售、服务为一体、设备齐全、制度明确、流程清晰、工艺完整，在同行业中率先通过中际标准ISO9001:2000质量管理体系认证的中华特种设备制造许可证。完善的质量管理体系和大型的精良设备、数控加工车床和齐全的配套设施使产品质量精益求精，让用户买的放心，用的称心。
